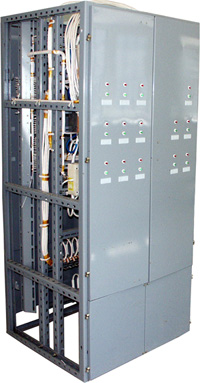

ПСН-1200М2 - Шкафы (щиты) постоянного тока

ПСН-1200М2 - Шкафы (щиты) постоянного тока

Щиты постоянного тока серии ПСН 1200М2предназначены для ввода электроэнергии напряжением 220 В постоянного тока от аккумуляторной батареи до 160А и распределения электрической энергии по цепям собственных нужд постоянного тока на электрических станциях, подстанциях и энергообъектах напряжением до 750 кВ.

Для поддержания параметров аккумуляторной батареи к щиту подводится питание от двух независимых источников – выпрямительных устройств типа ВАЗП.
Разработаны на базе щита ПСН-1200. Отличия:

- все цепи вторичной коммутации вынесены в отдельный шкаф, что значительно улучшает возможности осмотра, технического обслуживания и мелкого ремонта в режиме эксплуатации щитов;
- все аппараты первичных цепей с проводными соединениями первой и второй секции установлены в двух других шкафах с двусторонним их размещением и обслуживанием как с фасадной, так и с задней стороны щита;
- компоновка щита обеспечивает возможность применения селективных и неселективных автоматических выключателей стационарного или выдвижного исполнения.
- в качестве средств защиты, сигнализации и контроля щита применяются релейная аппаратура и микропроцессорные устройства с минимальным и максимально возможным набором функций;
- панели и шкафы щита выполнены на «еврокаркасах» с применением современной технологии, обеспечивающей универсальность сборки и современный дизайн;
- компоновка щита обеспечивает возможность поставки щитов в полностью собранном виде или отдельными шкафами с минимальным объемом монтажных работ по месту установки.

Род тока главной цепи щита - постоянный .

Номинальное рабочее напряжение главных цепей, В =220 3.

Номинальное рабочее напряжение цепей управления, сигнализации, мониторинга, В ~ 220 / =220 4.

Номинальный ток щита, А 250.

Количество коммутационных аппаратов отходящих линий 2 х13 6.

Номинальный ток отходящих линий от 6,3 до 100 А, 160 А, 200 А.

Номинальная отключающая способность коммутационных аппаратов, кА 20

Количество секций:

- питания первичных цепей
- шинок управления и сигнализации

Номинальное напряжение изоляции проводов - 660 В

Номинальный ток силовых шин 630 А.

Ток термической стойкости сборных шин в течение 1 секунды - 16 кА.

Степень защиты оболочками от доступа к опасным частям ГОСТ 14254 (МЭК 529) для собранных в щит шкафов IP41,IP54** - по заказу

Габаритные размеры- 2200 х 2400 х 800 2200 х 800 х 800 мм

Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ 4

Установленный срок службы - не менее 25 лет.
