Я5000 Ящики управления

Я5000 Ящики управления

ОБЩИЕ СВЕДЕНИЯ
Ящики управления серии Я 5000 предназначены для местного, дистанционного и автомати-ческого управления асинхронными электродвигателями мощностью до 75 кВт с длительным ре-жимом работы. А также для сигнализации и защиты асинхронных двигателей с короткозамкнутым ротором. Ящики могут также эксплуатироваться в кратковременном и повторно-кратковременном режимах работы.
Типы ящиков, их габаритные размеры, количество и номинальные токи аппаратов приведе-ны в таблице типовых исполнений.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение: силовой цепи: 380В частотой 50Гц
цепей управления – 110, 220, 380 В частотой 50 Гц.
Защита силовой цепи от короткого замыкания осуществляется автоматическими выключателями с комбинированными расцепителями. Для ящиков Я5130-Я5135 и Я5430-Я5435 защитный аппарат устанавливается вне ящика (например, распределительный пункт). Защита электродвигателя от перегрузки и работы с одной отключенной фазой осуществляется тепловыми реле РТЛ, РТТ, цепей управления - предохранителями ППТ-10 с плавкой вставкой на ток 6А, цепей управления ящиков с номинальным током до 10А - автоматическим выключателем главной цепи. В качестве коммутационной аппаратуры применены электромагнитные пускатели исполнения В. Ящики имеют нулевую рабочую шину N и защитную РЕ. Типовое обозначение двухфидерных ящиков составляется из двух типовых индексов. При этом:оба фидера одного ящика должны выбираться на одинаковое напряжение; если управляемые двигатели разные по мощности, то первый фидер следует выбирать на меньший ток, а второй – на больший; из индекса второго фидера указываются только первые два знака, отражающие испол-нение по току. Пример заказа ящика для двух разных двигателей на токи 6 и 16А: Я 5114-2974-32

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Степень защиты: от IР 21 до IР 54
Климатическое исполнение: УХЛ4

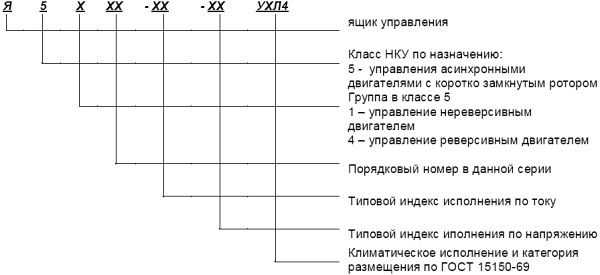

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ Я5000 Ящики управления

Таблица типовых исполнений Я5000.pdf
