ОБЩИЕ СВЕДЕНИЯ
Шкафы и ящики типов ЯЭ1400 и ШЭ 1400 предназначены для управления, автоматики, аварийной коммутационной сигнализации и защиты от перегрузок и токов КЗ электрооборудования и раз-личных энергетических объектов.
Шкафы и ящики представляют собой модернизированную серию навесных и напольных шкафов ШР и ШС.
В ящиках и шкафах серии ЯЭ (ШЭ) 1400 размещается коммутационная аппаратура и аппаратура управления, либо только аппаратура управления. Ящики (шкафы) устанавливаются в цехах тепловых и атомных электростанций вблизи электродвигателей собственных нужд.

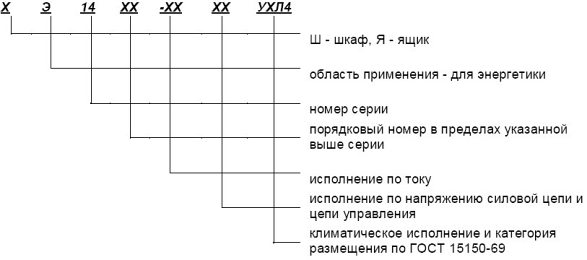

Структура условного обозначения ЯЭ 1400 ШЭ 1400 НКУ защиты, сигнализации и автоматики

ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение цепей: силовой – 380В управления -220В
Номинальные токи устройств в зависимости от типоисполнения приведены в табл. 3
Устройства имеют нулевую рабочую шину N и защитную РЕ.
Основная встраиваемая аппаратура:
аппараты защиты
сигнальная аппаратура
переключатели, кнопки, ключи управления
пускатели магнитные
Габаритные и установочные размеры ящиков и шкафов,номинальное напряжение силовой цепи и цепи управления приведены в таблице типовых исполнений.
По желанию заказчика состав аппаратуры может изменяться.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Шкафы и ящики представляют собой модернизированную серию навесных и напольных шкафов ШР и ШС.
В ящиках и шкафах серии ЯЭ(ШЭ)1400 размещается коммутационная аппаратура и аппаратура управления, либо только аппаратура управления.
Ящики и шкафы представляют собой жесткую металлическую конструкцию, состоящую из бескаркасного сварного корпуса, днища (для ЯЭ1400) и дверей. Дверь уплотнена резиновым профилем и запирается специальным ключом. Вся силовая аппаратура и блоки зажимов размещаются внутри ящика (шкафа). Кнопки управления, светосигнальная аппаратура и измерительные приборы монтируются на двери.
Ящики ЯЭ1400 - навесные, переднего обслуживания. Шкафы ШЭ1400 - свободно стоящие. В днище ящика ЯЭ1400 имеются герметичные кабельные вводы.
Сальники для уплотнения кабеля поставляются по требованию заказчика.
Степень защиты: от IР21 до IР54
Климатическое исполнение: УХЛ4

Таблица типовых исполнений ЯЭ1400 ШЭ1400.pdf
