Электрические исполнительные однооборотные механизмы МЭО предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы МЭО перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки).

Принцип работы механизмов заключается в преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства, во вращательное перемещение выходного вала.

Механизмы МЭО устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов.

Механизмы МЭО изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления.

Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.

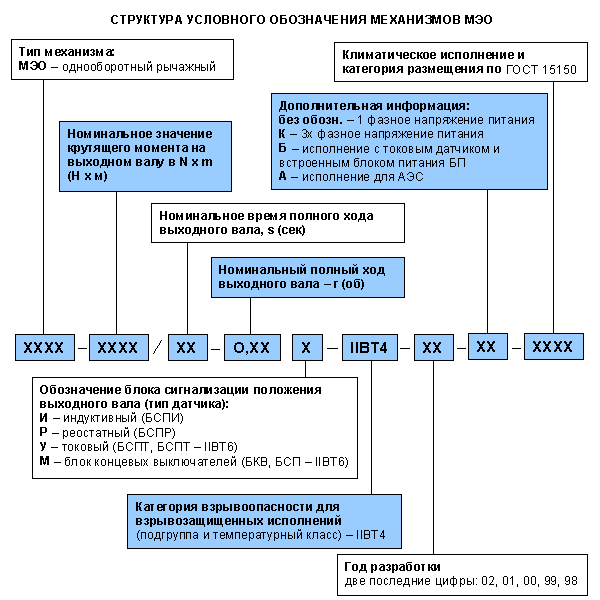

Структура условного обозначения МЭО


Механизмы МЭО-6,3
Технические условия 25-7549.002-90 ТУ
Сертификат соответствия - РОСС RU.АЯ15.Н00178
Состав механизма:
•электродвигатель синхронный
•редуктор червячный
•ручной привод
•блок сигнализации положения реостатный или блок концевых выключателей
•рычаг
Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М1.


Напряжение и частота питания - 220 V, 50 Hz Степень защиты - IP65 по ГОСТ 14254.
Режим работы механизма S-4, частота включений до 630 в час при ПВ до 25 %.
Максимальная частота включений до 1200 в час при ПВ до 5 %

Условное наименование
механизма МЭО

Номинальный
крутящий момент
на выходном валу,
Nm

Номинальное
время полного
хода выходного
вала,S
Номинальный
полный ход
выходного вала,
обороты
Потребл, мощность
в ном, режиме,W,
не более
Масса, кг,
не более
МЭО-6.3/12.5-0.25-996.312.50.25433.9
МЭО-12.5/25-0.25-9912.5250.2543
МЭО-16/30-0.25-9916300.2535
МЭО-25/63-0.25-9925630.25

35

МЭО-16/25-0,25-0816 1108,2
МЭО-16/63-0,63-08
МЭО-16/63-0,25-08
МЭО-16/160-0,63-08
МЭО-16/10-0,25-08
МЭО-16/25-0,63-08
МЭО-16/25-0,25-08К
МЭО-16/63-0,63-08К
МЭО-16/63-0,25-08К
МЭО-16/160-0,63-08К
МЭО-16/10-0,25-08К
МЭО-16/25-0,63-08К


Механизмы МЭО-40
Состав механизма однооборотного МЭО-40:
электродвигатель синхронный
редуктор червячный
ручной привод
блок сигнализации положения реостатный БСПР, индуктивный БСПИ,
токовый БСПТ или блок концевых выключателей БКВрычаг
Управление механизмом однооборотным МЭО-40: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: ПБР-3А или усилители ФЦ-0610, ФЦ-0620

Основные параметры механизма однооборотного МЭО-40

Условное обозначение
механизмов и их
исполнение
Потребляемая
мощность
Тип двигателя и управляющего
устройства

Габаритные
размеры, мм

Масса, кг
МЭО-40/10-0,25-87260ВтДСТР-135-1,8-136
фц-0620 или
фц-0610 или пбр-3а
300*315*37027,5
МЭО-40/25-0,63-87
МЭО-40/10-0,25у-87260ВтДСТР-135-1,8-136
фц-0620 или
фц-0610 или пбр-3а
300*315*37028,5
МЭО-40/25-0,63у-87
МЭО-40/63-0,25-9050ВтДСР-110-1,0-60
пбр-2м или пбр-2м1
235*200*1858,0
МЭО-40/10-0,25-91300Вт

ДСОР-135-1,8-136
пбр-2м или пбр-
2м1

300*315*37029
МЭО-40/25-0,63-91
МЭО-40/25-0,25-93 110Вт ДСОР-110-1,0-136
пбр-2м или пбр-2м1
230*200*185 7,6
МЭО-40/63-0,63-93
МЭО-40/63-0,25-94 70Вт ДСОР-80-0,25-136
пбр-2м
237*220*185 7,0
МЭО-40/160-0,63-94м
МЭО-40/63-0,63-94м 110Вт ДСОР-110-1,0-136
пбр-2м или пбр-2м1
237*220*185 8,0
МЭО-40/63-160-94 70Вт ДСОР-80-0,25-136
пбр-2м
237*220*185 7,0
МЭО-40/10-0,25-99 240Вт ЗДСОР-135-1,6-150
пбр-2м или пбр-2м1
345*315*305 26
МЭО-40/25-0,63-99
МЭО-40/25-0,25-99к
95Вт ДСТР-110-1,6-136
пбр-3а или фц-0610
235*200*185 7,8
МЭО-40/63-0,63-99к
МЭО-40/10-0,25-99к 160ВтДСТР-110-1,6-136
пбр-3а или фц-0610
245*200*185 8,0
МЭО-40/25-0,63-99к
МЭО-40/63-0,25-08110Вт 240*230*2008,2
МЭО-40/160-0,63-08
МЭО-40/25-0,25-08
МЭО-40/63-0,63-08
МЭО-40/63-0,25-08К
МЭО-40/160-0,63-08К
МЭО-40/25-0,25-08К
МЭО-40/63-0,63-08К
МЭО-40/10-0,25-08К
МЭО-40/25-0,63-08К
МЭО-40/10-0,25-08240 370x315x30528
МЭО-40/25-0,63-08
МЭО-40/10-0,25-08К200 440x350x32028
МЭО-40/25-0,63-08К
МЭО-40М/10-0,25-08К
МЭО-40М/25-0,63-08К

При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала,
полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала
(для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.


Механизмы МЭО-160
Режим работы механизма:
частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5%.
Степень защиты - IР65 по ГОСТ 14254
Серийные климатические исполнения: У2 или Т2.
Блок сигнализации положения вала МЭО:
- реостатный БСПР-10 (усл.обозн. «Р»)
- индуктивный БСПИ-10 (условн. обозн. - «И»)
- токовый БСПТ-10М (условн.обозн. «У»)
- выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
- блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное

Условное наименование механизма
МЭО

Максимальный
крутящий момент на
выходном валу, Nm

Номинальное время
полного хода
выходного вала, S

Номинальный
полный ход
выходного вала,
обороты

Потребл, мощность
в ном, режиме,W,
не более

Масса, кг,
не более

МЭО-64/10-0,25-92СК64100,251107,5
МЭО-64/25-0,63-92СК64250,63110
МЭО-64/25-0,25-92СК100250,25110
МЭО-64/63-0,25-92СК160630,25110
МЭО-64/160-0,63-92СК1601600,63110

Механизмы МЭО-250Механизмы МЭО-250
Режим работы механизма:
частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5%.
Степень защиты - 1Р54 по ГОСТ 14254
Серийные климатические исполнения: У2 или Т2.
Блок сигнализации положения вала МЭО:
- реостатный БСПР-10 (усл.обозн. «Р»)
- индуктивный БСПИ-10 (условн. обозн. - «И»)
- токовый БСПТ-10М (условн.обозн. «У»)
- выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
- блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное

Условное обозначение механизмов и их исполнениеПотребляемая мощностьТип двигателя и управляющего устройстваГабаритные размеры, ммМасса, кг
МЭО-250/63-0,25-87260ВтДСТР-135-1,8-136
фц-0620 или фц-0610 или пбр-3а
300*315*37027,5
МЭО-250/160-0,63-87
МЭО-250/25-0,25-87430ВтДСТР-135-4,5-136
фц-0620 или фц-0610 или пбр-3а
300*315*40029,5
МЭО-250/63-0,63-87
МЭО-250/63-0,25у-87б260ВтДСТР-135-1,8-136
фц-0620 или фц-0610 или пбр-3а
300*315*37029
МЭО-250/160-0,63у-87б
МЭО-250/25-0,25у-87б430ВтДСТР-135-4,5-136
фц-0620 или фц-0610 или пбр-3
300*315*40030,5
МЭО-250/63-0,63у-87б
МЭО-250/63-0,25-91300ВтДСОР-135-1,8-136
пбр-2м или пбр-2м1
300*315*37029
МЭО-250/160-0,63-91
МЭО-250/10-0,25-92к200ВтАИР-56А4
пбр-3а или фц-0610
445*375*40574
МЭО-250/25-0,63-92к
МЭО-250/10-0,25у-92кб
МЭО-250/25-0,63у-92кб
МЭО-250/63-0,25-99240ВтЗДСОР-135-1,6-150
пбр-2м или пбр-2м1
345*315*30526
МЭО-250/160-0,63-99
МЭО-250/25-0,25-99к170ВтЗДСТР-135-4,0-150
пбр-3а или фц-0610
370*315*30527,5
МЭО-250/63-0,63-99к
МЭО-250/63-0,25-99к170ВтЗДСТР-135-1,6-150
пбр-3а или фц-0610
345*315*30527
МЭО-250/63-0,25-08240 370x315x30528
МЭО-250/160-0,63-08
МЭО-250/63-0,25-08К200 440x350x32028
МЭО-250/160-0,63-08К
МЭО-250М/63-0,25-08К
МЭО-250М/160-0,63-08К
МЭО-250/25-0,25-08К300 30
МЭО-250/63-0,63-08К
МЭО-250М/25-0,25-08К
МЭО-250М/63-0,63-08К
МЭО-250/10-0,25-08К280 40
МЭО-250/25-0,63-08К
МЭО-250М/10-0,25-08К
МЭО-250М/25-0,63-08К


Механизмы МЭО-500
Режим работы механизма:
частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5%.
Степень защиты - IР65 по ГОСТ 14254
Серийные климатические исполнения: У2 или Т2.
Блок сигнализации положения вала МЭО:
- реостатный БСПР-10 (усл.обозн. «Р»)
- индуктивный БСПИ-10 (условн. обозн. - «И»)
- токовый БСПТ-10М (условн.обозн. «У»)
- выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
- блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное, с напряжением 380V

Условное наименование
механизма МЭО

Номинальный
крутящий момент
на выходном валу,
Nm

Номинальное
время полного
хода выходного
вала,S
Номинальный
полный ход
выходного вала,
обороты
Потребл, мощность
в ном, режиме,W,
не более
Масса, кг,
не более
МЭО-160/10-0,25-92С(К)160100,2514028
МЭО-160/25-0,25-92С(К)160250,25
МЭО-160/25-0,63-92С(К)160250,63
МЭО-320/25-0,25-92С(К)320250,25
МЭО-320/25-0,63-92С(К)320250,63
МЭО-320/10-0,25-92С(К320100,25170
МЭО-400/63-0,25-92С(К)400630,25
МЭО-400/160-0,63-92С(К)4001600,63
МЭО-500/25-0,25-92С(К)500250,25200
МЭО-500/63-0,63-92С(К)500630,63
МЭО-500/40-0,25-08К500 400,25
30033
МЭО-500/100-0,63-08К500 100 0,63
МЭО-500/63-0,25-08К500 63 0,25
МЭО-500/160-0,63-08К500 160 0,63
МЭО-650/63-0,25-92С(К)650630,2520028
МЭО-650/120-0,25-92С(К)6501200,25

Механизмы МЭО-630 Механизмы МЭО-630
Состав механизма однооборотного МЭО-630:
-электродвигатель АИР-56А4
-тормоз механический
-редуктор
-тормоз ручной
-привод
-блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ
-рычаг
Управление механизмом однооборотным МЭО-630: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.

Основные параметры механизма однооборотного МЭО-630

Условное обозначение
механизмов и их
исполнение
Потребляемая
мощность
Тип двигателя и управляющего
устройства
Габаритные
размеры, мм
Масса, кг
МЭО-630/25-0,25-92км200ВтАИР-56А4
пбр-3а или фц-0610
445*375*40574
МЭО-630/63-0,63-92к
МЭО-630/63-0,25-92к
МЭО-630/160-0,63-92к
МЭО-630/63-0,25у-92кб
МЭО-630/25-0,25у-92кб
МЭО-630/63-0,63у-92кб
МЭО-630/160-0,63у-92кб
МЭО-630/10-0,25-92к490ВтАИР-56В4
пбр-3а или фц-0610
500*445*468135
МЭО-630/25-0,63-92к
МЭО-630/20-0,25-08К280 485x390x43040
МЭО-630/50-0,63-08К
МЭО-630М/20-0,25-08К
МЭО-630М/50-0,63-08К
МЭО-630/63-0,25-08К300 350x400x430
МЭО-630/160-0,63-08К
МЭО-630М/63-0,25-08К
МЭО-630М/160-0,63-08К
МЭО-630/25-0,25-08К200 445x375x40574
МЭО-630/63-0,63-08К

Механизмы МЭО-1600

Механизмы МЭО-1600

Состав механизма:

  • электродвигатель АИР-56В4
  • тормоз механический
  • редуктор
  • ручной привод
  • блок сигнализации положения реостатный БСПР,
    или индуктивный БСПИ, или токовый БСПТ
  • рычаг

Управление: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении:
пускатель ПБР-3А или усилитель ФЦ-0610.

Основные параметры

Условное обозначение механизмов и их исполнениеПотребляемая мощностьТип двигателя и управляющего устройстваГабаритные размеры, ммМасса, кг
МЭО-1600/25-0,25490ВтАИР-56В4
пбр-3а или фц-0610
500*445*468135
МЭО-1600/63-0,63
МЭО-1600/63-0,25250ВтАИР-56А4
пбр-3а или фц-0610
500*445*468135
МЭО-1600/160-0,63
МЭО-1600/10-0,25-08К490 495x445x468160
МЭО-1600/25-0,63-08К
МЭО-1600/25-0,25-08К
МЭО-1600/63-0,63-08К
МЭО-1600/63-0,25-08К
МЭО-1600/160-0,63-08К

Механизмы МЭО-4000

Механизмы МЭО-4000

Состав механизма однооборотного МЭО-4000:

  • электродвигатель АИР-56В4
  • тормоз механический
  • редуктор
  • ручной привод
  • блок сигнализации положения реостатный БСПР или индуктивный БСПИ, или токовый БСПТ
  • рычаг

Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.

Основные параметры

Условное обозначение механизмов и их исполнениеПотребляемая мощностьТип двигателя и управляющего устройстваГабаритные размеры, ммМасса, кг
МЭО-4000/63-0,25700ВтАИР-56В4
пбр-3а или фц-0610
770*640*630270
МЭО-4000/10-0,25-08К1000 860x640x610320
МЭО-4000/25-0,63-08К
МЭО-4000/25-0,25-08К
МЭО-4000/63-0,63-08К
МЭО-4000/63-0,25-08К700 690x670x605270
МЭО-4000/160-0,63-08К
МЭО-10000

Механизмы МЭО-10000

Состав механизма:

  • электродвигатель АИС-71В4
  • тормоз механический
  • редуктор
  • ручной привод
  • блок сигнализации положения или реостатный, или индуктивный, или токовый
  • рычаг

Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.

Основные параметры

Условное обозначение механизмов и их исполнениеПотребляемая мощностьТип двигателя и управляющего устройстваГабаритные размеры, ммМасса, кг
МЭО-10000/63-0,25900ВтАИC-71В4
пбр-3а или фц-0610
990*725*675580
МЭО-10000/63-0,25-0,8К
МЭО-10000/160-0,63-0,8К
