Замки и ключи электромагнитной блокировки ЭМБЗ и ЭМК
Блокировка электромагнитная ЭМБ предназначена для блокирования:
разъединителей с выключателями с целью предотвращения включения и отключения разъединителей под нагрузкой;
приводов разъединителей, имеющих заземляющие ножи, с целью обеспечения правильной последовательности оперирования ножнами;
дверей ячеек и отсеков высоковольтных распредустройств, электрооборудование которых находится под напряжением, с целью предотвращения доступа в них
Блокировка ЭМБ применима для любой конструкции распредустройства и при любой схеме первичной коммутации.
Блокировка ЭМБ состоит из:
Блок-замок ЭМБЗ;

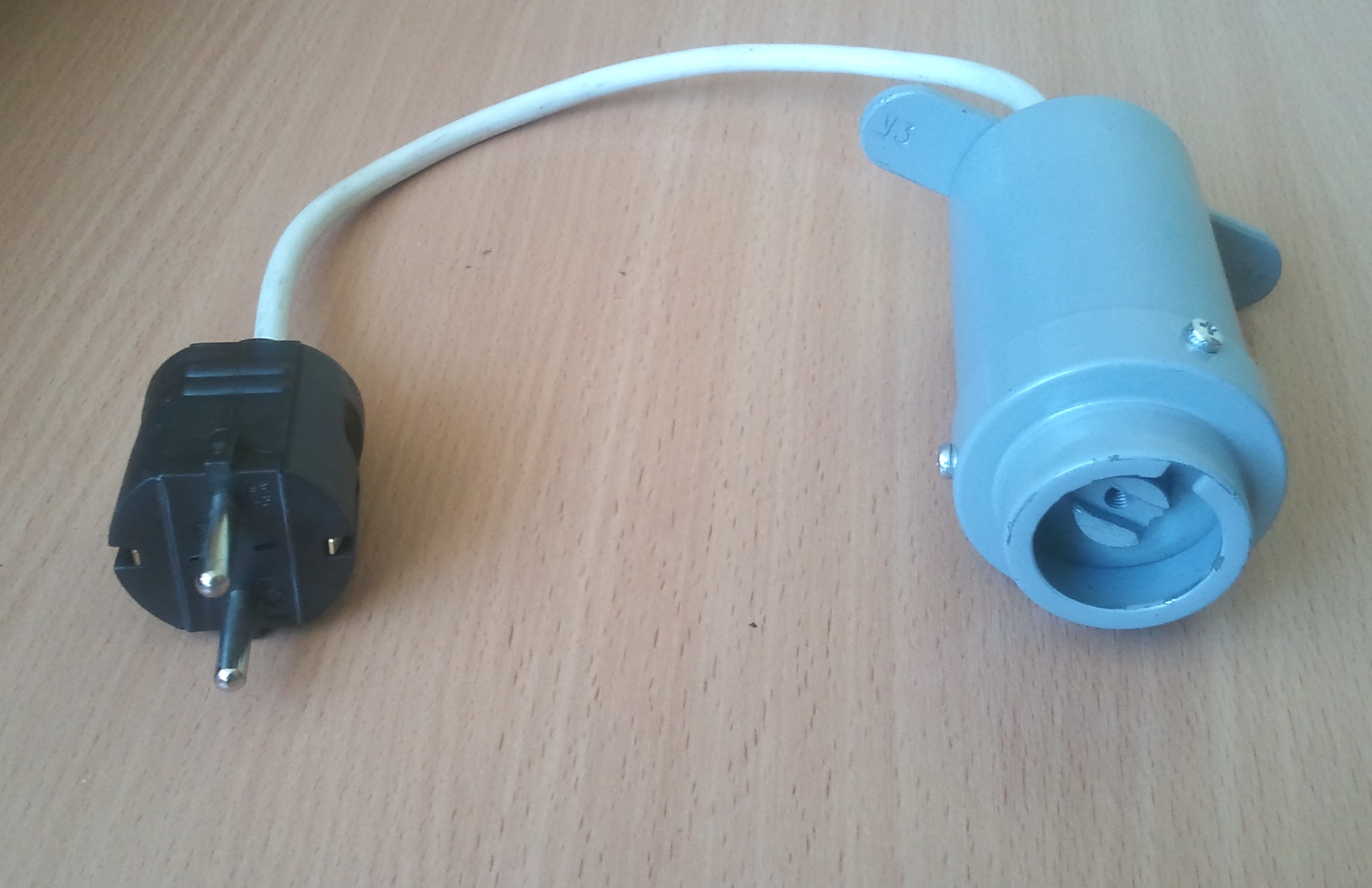

Ключа электромагнитного ЭМК.
Блокировка ЭМБ по воздействию климатических факторов внешней среды согласно ГОСТ 12120-69 и ГОСТ 15543-70 соответствует исполнению и категории согласно таблице
|
наименование |
Категории |
|
|
Исполнение У |
Исполнение Т |
|
|
Блок замок ЭМБЗ |
1;3 |
1 |
|
Ключ ЭМК |
3 |
3 |
Ключ ЭМК изготовляется на одно из нижеперечисленных номинальных напряжения:
127 и 220 В переменного тока частоты 50Гц
12, 24, 48, 110 и 220 В постоянного тока
Ключ ЭМК изготовляется на одно из нижеперечисленных номинальных напряжения:
127 и 220 В переменного тока частоты 50Гц
12, 24, 48, 110 и 220 В постоянного тока
Ключ ЭМК сохраняет работоспособность при изменении напряжения питания в пределах от 0.8 до 1.1 номинального значения
Блокировка ЭМБ сохраняет работоспособное состояние после 2000 циклов запирания и отпирания
Масса ЭМБ не более:
Блок замок ЭМБЗ – 0,4 кг
Ключ ЭМК – 0.8 кг
Разрешение и отказ на производство операций осуществляется путем подачи и снятия напряжения со штепсельных розеток, включенных в цепи блокирования. Цепи блокирования управляются блок-контактами выключателей и разъединителей. При наличии напряжения на катушке электромагнита ключа ЭМК, после включения ключа ЭМК в розетку блок-замка ЭМБЗ, сердечником электромагнита выдвигается вставка ключа имеющая вырез.Надевая ключ ЭМК на блок-замок ЭМБЗ и поворачивая примерно на 15-25о, вырез вставки ключа входит в зацепление с выступом поворотного диска блок замки ЭМБЗ. После этого, поворотом ключа ЭМК в одну и в другую сторону на 180о, втягивается и выдвигается запорный стержень блок-замка ЭМБЗ. Ключ ЭМК надевается на блок-замок ЭМБЗ и снимается с него только при выдвинутом запорном стержне блок-замока
На каждый ключ ЭМК нанесена следующая маркировка:
Условное наименование, исполнение и категория
Род тока и номинальное напряжение в вольтах
Год изготовления
Инструкция по эксплуатации
Указания мер безопасности. Заземляющий контакт штепсельной розетки после ее установки должен быть заземлен.
Подготовка к работе
Блок-замок ЭМБЗ предусмотрен в основанном для установки на приводах разъединителей и на дверях ячеек и отсеков высоковольтных распределительных распредустройств. Установите блок-замок ЭМБЗ так, чтобы рабочее положение ключа ЭМК было горизонтальным. Установите штепсельную розетку от блок-замка ЭМБЗ на расстоянии не более 250 мм. Опломбируйте после установки блок-замка ЭМБЗ болт(винты) его крепления. Наденьте на блок-замок ЭМБЗ категории 1 колпачек.
Транспортирование и правила хранения
Траспортирование блокировки ЭМБ разрешается любым видом транспорта, но только в упаковке предприятия изготовителя. Условия транспортирования в части воздействия климатических факторов должен соответсвовать группе условий хранения согласно ГОСТ 15150-69:
Ж1-для исполнения У;
ОЖ1-для исполнения Т.
Условия хранения блокировки ЭМБ должны соответствовать группе условий хранения согласно ГОСТ 15150-69
С - для использования У;
ЖЗ - для использования Т
