Переключатели пакетные серии ПМО
Переключатели серии ПМО предназначены для коммутации электрических цепей управления, сигнали¬зации и защиты напряжением от 12 до 220 В постоянного тока и от 24 до 380 В переменного тока частотой 50, 60 и 400 Гц при токах от 0,25 до 6,3 А в стационарных установках, связанных с выработкой и распреде¬лением электроэнергии.
Классификация
Переключатели классифицируются по конструктивному исполнению (с самовозвратом, с самовозвра- том и фиксацией, с фиксацией и замком), по положению фиксации, по установке на панели.
Технические характеристики
Наименование параметра | Значение |
Номинальное напряжение, В: - постоянного тока - переменного тока |
от 12 до 220 |
Рабочий ток, А |
от 0,25 до 6,3 |
Количество пакетов | 6 |
Максимальное число коммути¬руемых цепей, шт. | 24 |
Масса, не более, кг | 0,58 |

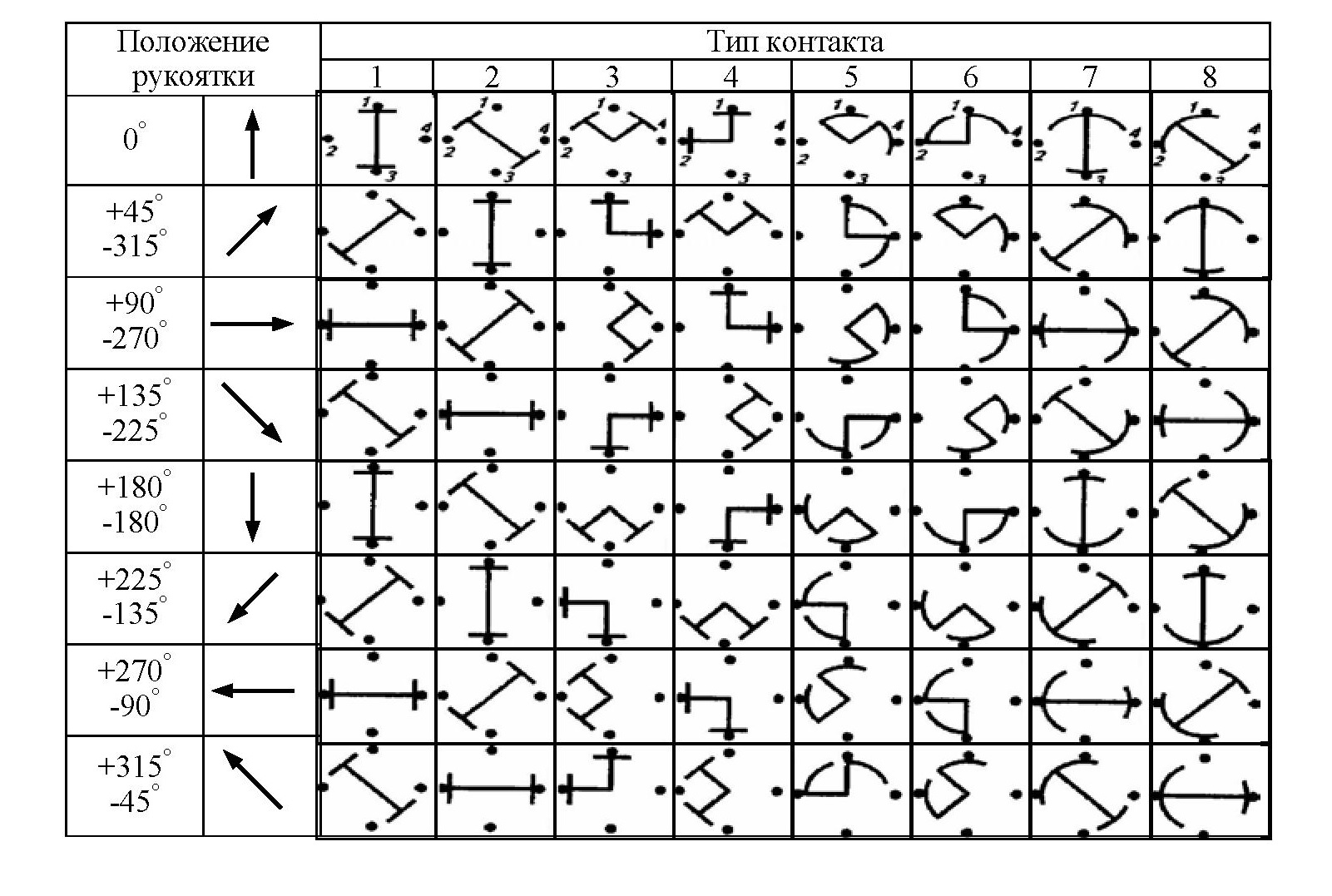

схема замыкания контактов переключателей пакетных серии ПМО
Структура условного обозначения
ПМОХХ-ХХХХХХ/Х-ДХ Х3:
ПМО - переключатель малогабаритный общепромышленный;
Х - конструктивное исполнение: В - с самовозвратом; Ф - с фиксацией; ВФ - с самовозвратом и фиксацией;
Фз - с фиксацией и замком;
Х - положение фиксации (45-45 , 90-90 );
ХХХХХХ - обозначение типов подвижных контактов;
Х - исполнение по установке на панели: I - с монтажной стороны; II - с фасадной стороны;
ДХ - номер схемы сборки;
|
Х3 - климатическое исполнение (У, Т) и категория размещения.
