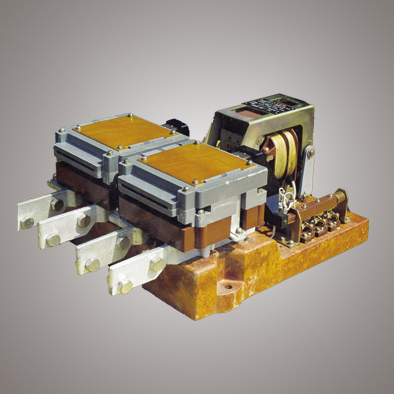

К1000 Контактор
Контакторы электромагнитные, двухполюсные открытого исполнения устанавливаются в закрытых помещениях и предназначены для работы:
типов К1500 и К1600 - в цепях переменного тока средней частоты от 500 до 10000 Гц в установках индукционного нагрева, в том числе закалочных и плавильных.
типа К1700 - в цепях переменного тока промышленной частоты для включения и отключения конденсаторных батарей в системах электропитания индукционных плавильных печей.
Условия эксплуатации
- высота над уровнем моря не более 2000 м. Допускается применение контакторов на высоте над уровнем моря до 4300 м, при этом номинальные данные контакторов должны быть уменьшены на 10%;
- температура окружающего воздуха: для исполнения УХЛ4 - от +1 до +35 °С, для исполнения О4 - от +10 до +45 °С;
- относительная влажность окружающего воздуха: для исполнения УХЛ4 - не более 80% при температуре 25 °С, для исполнения О4 - не более 98% при температуре 35 °С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение контакторов вертикальное дугогасительными камерами вверх, допускается отклонение от рабочего положения до 5° в любую сторону.
Система водяного охлаждения контакторов типа К1600 должна быть рассчитана для работы при давлении до 0,3 МПа (3кгс/см2).
Степень защиты контактора IP00 в соответствии с ГОСТ 14254-96. Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93. Контакторы соответствуют требованиям ТУ 16-524.015-82 и предназначены для поставок внутри России и поставок на экспорт.
Основные технические данные
Таблица 1 - Параметры главной цепи
Тип контактора |
Номинальное напряжение, В |
Коммутируемые токи при включении-отключении, А |
Схема соединения полюсов с внешней нагрузкой |
Исполнение по виду охлаждения главных контактов |
||||||||
в режиме нормальных коммутаций |
в режиме редких коммутаций |
|||||||||||
при частоте тока, Гц |
||||||||||||
50 |
500 1000 2400 |
4000 |
8000 |
10000 |
500 1000 2400 |
4000 |
8000 |
10000 |
||||
К1500 К1600 |
800 |
- |
500 |
450 |
400 |
350 |
3600 |
2000 |
1600 |
1200 |
Рис. 1 |
Естественное |
1600 |
- |
500 |
- |
- |
- |
1600 |
- |
- |
- |
Рис. 1 |
Естественное |
|
800 |
- |
1000 |
900 |
800 |
700 |
2000 |
1700 |
1600 |
1200 |
Рис. 2 |
Естественное |
|
800 |
- |
1000 |
900 |
800 |
700 |
3600 |
1700 |
1600 |
1200 |
Рис. 3 |
Естественное |
|
К1600 |
800 |
- |
1200 |
900 |
800 |
700 |
4800 |
2000 |
1600 |
1200 |
Рис. 1 |
Водяное |
1600 |
- |
1200 |
- |
- |
- |
1600 |
- |
- |
- |
Рис. 1 |
Водяное |
|
800 |
- |
2400 |
- |
- |
- |
4800 |
- |
- |
- |
Рис. 3 |
Водяное |
|
К1700 |
1200 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
Рис. 4 |
Естественное |
Примечания:
- Каждый полюс контактора К1700 должен допускать включение и отключение группы конденсаторных батарей мощностью не более 300000 вар; емкость каждого конденсатора С - 450 мкФ.
- Последовательное и параллельное соединение контактов по схемам рис. 2-4 осуществляется заказчиком при монтаже.
- При параллельном соединении по схеме рис. 3 контактор работает как однополюсный.
- Под режимом редких коммутаций понимают единичные коммутации аварийных токов.
СХЕМЫ СОЕДИНЕНИЙ ПОЛЮСОВ КОНТАКТОРОВ С ВНЕШНЕЙ НАГРУЗКОЙ
Цепь управлени
Схема цепи управления контактора с установленным на нем выпрямительным устройством приведена на рис. 5, без выпрямительного устройства - на рис. 6. Питание цепи управления контакторов, поставляемых без выпрямительного устройства, должно осуществляться выпрямленным или постоянным током.
Размеры и масса контакторов

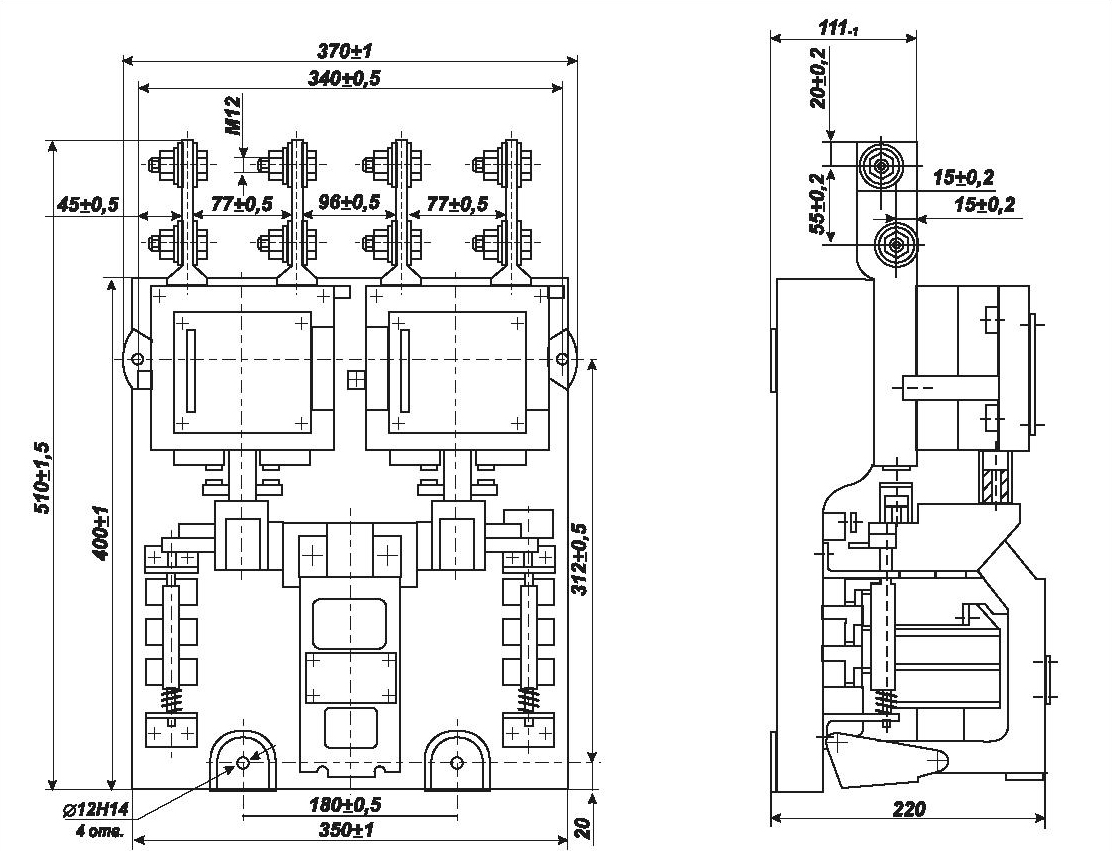

Общий вид, габаритные, установочные и присоединительные размеры контакторов приведены на рис. 7. Масса контакторов: типов К1500 и К1700 - не более 28,6 кг, типа К1600 - не более 30,5 кг.
Комплектность поставки
В комплект поставки входят: контактор; одиночный комплект ЗИП (по отдельному заказу, по ведомости ЗИП); эксплуатационные документы (паспорт - 1 экз.; техническое описание и инструкция по эксплуатации - не более 1 экз. на партию контакторов, поставляемых в один адрес, но не менее 1 экз. на каждые 20 контакторов).
K1X1X2X3 Х4
К1 - условное обозначение серии
X1 - исполнение по виду охлаждения основных контактов: 5 - с естественным охлаждением при токах средней частоты, 6 - с водяным охлаждением при токах средней частоты, 7 - с естественным охлаждением при токе промышленной частоты
Х2 - исполнение по напряжению цепи управления: 1 - 110В, 2 – 220В, 3 - 380В, 4 - 230В, 5 - 240В, 6 - 400В, 7 - 415В, 8 - 440В
Х3 - обозначение исполнения по роду тока цепи управления: 1 - от сети переменного тока промышленной частоты через установленное на контакторе выпрямительное устройство; 2 - от сети постоянного тока.
Х4 - обозначение климатического исполнения и категории размещения: УХЛ4 или О4 по ГОСТ 15150-69 и ГОСТ 15543.1-89
Контакты вспомогательной цепи представляют собой отдельные узлы. На контакторе установлены три размыкающих и три замыкающих контакта.
