КТПВ600 Контакторы переменного и постоянного тока ( КТПВ623, КТПВ624 )
Контакторы серии КТПВ600 предназначены для включения и отключения электрических цепей в стационарных установках.
Контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с заводом-изготовителем.
Контакторы КТПВ623 и КТПВ624 изготовляются с 2 "З" главными контактами с дугогашением. Конструкция блок-контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны.
НТД - ТУ 16-524.024-80.
Основные технические данные
Тип контактора |
КТПВ623 |
КТПВ624 |
Номинальный ток главной цепи, А |
160 |
250 |
Номинальное напряжение главных контактов, В |
380 переменного тока |
|
Номинальное напряжение втягивающей катушки, В |
110 либо 220 постоянного тока |
|
Число и исполнение главных контактов |
2 «З» |
|
Максимальная допустимая частота включений в час |
1200 |
|
Коммутационная износостойкость, млн. циклов ВО |
0,2 |
|
Механическая износостойкость, млн. циклов ВО |
10 |
|
Потребляемая мощность, Вт |
50 |
75 |
Климатическое исполнение |
У3, ХЛ3 и Т3 |
|
Степень защиты |
IР00 |
|
Масса, кг, не более без блок-контактов с блок-контактами |
14 15 |
29 30 |
Габаритные размеры ШхВхГ, мм, max |
205х340х205 |
245х425х280 |
Типоисполнения и технические данные контакторов серии КТПВ600
Тип контактора |
Напряжение цепи катушки, В |
Способ подсоединения |
Режим работы |
Блок-контакты |
|
КТПВ 623 |
КТПВ 624 |
||||
номенклатурный номер |
|||||
136230113 |
136240113 |
-110 |
переднее |
Повторно-кратковременный |
- |
136230114 |
136240114 |
2"З", 2"Р" |
|||
136230115 |
136240115 |
2"З", 1"Р" |
|||
136230116 |
136240116 |
Продолжительный |
- |
||
136230117 |
136240117 |
2"З", 2"Р" |
|||
136230118 |
136240118 |
2"З", 1"Р" |
|||
136230119 |
136240119 |
заднее |
Повторно-кратковременный |
- |
|
136230120 |
136240120 |
2"З", 2"Р" |
|||
136230121 |
136240121 |
2"З", 1"Р" |
|||
136230122 |
136240122 |
Продолжительный |
- |
||
136230123 |
136240123 |
2"З", 2"Р" |
|||
136230124 |
136240124 |
2"З", 1"Р" |
|||
136230213 |
136240213 |
-220 |
переднее |
Повторно-кратковременный |
- |
136230214 |
136240214 |
2"З", 2"Р" |
|||
136230215 |
136240215 |
2"З", 1"Р" |
|||
136230216 |
136240216 |
Продолжительный |
- |
||
136230217 |
136240217 |
2"З", 2"Р" |
|||
136230218 |
136240218 |
2"З", 1"Р" |
|||
136230219 |
136240219 |
заднее |
Повторно-кратковременный |
- |
|
136230220 |
136240220 |
2"З", 2"Р" |
|||
136230221 |
136240221 |
2"З", 1"Р" |
|||
136230222 |
136240222 |
Продолжительный |
- |
||
136230223 |
136240223 |
2"З", 2"Р" |
|||
136230224 |
136240224 |
2"З", 1"Р" |

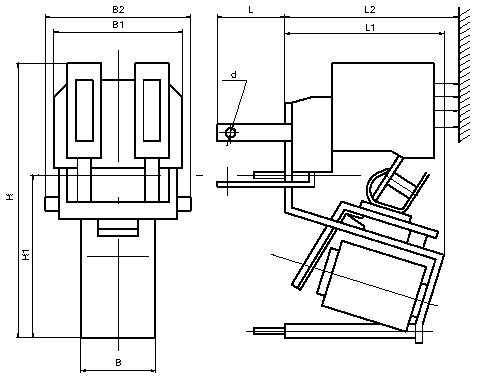

Габаритные и установочные размеры контакторов серии КТПВ600
Тип контактора |
Размеры, max, мм |
||||||||
H |
H1 |
L** |
L1 |
L2 |
B |
B1 |
B2 |
d |
|
КТПВ 623 |
340 |
185 |
80 |
210 |
350 |
90 |
165 |
180 200* |
М8 |
КТПВ 624 |
425 |
270 |
85 |
285 |
430 |
130 |
230 |
245* |
М10 |
* Для переднего присоединения.
** Для заднего присоединения.
L2 - расстояние от установочной плоскости, с учетом вылета дуги за пределы дугогасительной камеры при коммутации 8-кратного тока в отношении к номинальному при 380 В переменного тока и cos φ не менее 0,35.
Номенклатурные номера механической блокировки на контакторы:
КТПВ 623 - 100.000.039
КТПВ 624 - 100.000.041
В заказе следует указать:
Тип контактора.
Номинальный ток главной цепи контактора.
Напряжение цепи втягивающей катушки.
Исполнение по блок - контактам.
Способ подсоединения.
Режим работы контактора.
Климатическое исполнение.
При заказе контакторов на экспорт указать слово "экспорт".
Номер технических условий.
Механическая блокировка поставляется за отдельную плату.
