КРБм-12 - Устройство блокировки
Устройство блокировки КРБм-12
Устройство предназначено для блокирования устройств релейной защиты при неисправностях (обрывах) во вторичных цепях («звезды» или «треугольника») трансформаторов напряжения. Устройство может применяться в сетях с глухозаземлённой нейтралью.
Устройство построено с использованием современной микроэлектронной базы.
Технические данные.
Наименование параметра | Значение |
Номинальное напряжение питания постоянного тока, В | 220, 110 |
Номинальное 3-хфазное напряжение «звезды», В | 100 |
Номинальное напряжение компенсирующей обмотки фазы А, В | 100 |
Кратность напряжения на вторичной обмотке тр-ра при обрыве одной, двух или трёх фаз, по отношению к напряжению срабатывания, не менее | 4 |
Время размыкания размыкающего контакта при обрыве фаз не более, с | 0,01 |
Мощность, потребляемая реле обмотками «звезды» при симметричном напряжении 100 В, ВА на фазу - для фаз В и С - для фазы А |
0,1 0,2 |
Мощность, потребляемая реле в цепи питания при номинальном напряжении - в нормальном режиме не более, Вт - в режиме срабатывания не более, Вт |
2,5 8,0 |
Коммутационная способность размыкающего контакта при напряжении от 24 до 250 В или при токе не более 1,0 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, не менее Вт |
30 |
Длительно допустимый ток контактов выходных органов, А не менее |
2 |
Коммутационная износостойкость, циклы ВО |
1000 |
Габаритные размеры, мм, не более |
|
Масса, КГ не более |
|
Конструктивное исполнение.
Все элементы реле, кроме балластных резисторов в цепи питания постоянного тока, смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Устройство предназначено только для заднего присоединения проводников
Структура условного обозначения
КРБм - | 12 | - | 220 | - | 1 | - | УХЛ4 | - | ТУ 3425-007-61928911-2010 |
1 | 2 | 3 | 4 | 5 |
где КРБ - реле контроля цепей напряжения, м - модернизированное;
1. типоисполнение реле:
- 12 - реле для сети с глухозаземлённой и изолированной нейтралью;
2. номинальное напряжение оперативного постоянного или переменного тока:
- 110В;
- 220В;
3. вид и способ присоединения внешних проводников:
- 1 - переднее присоединение с винтовыми зажимами;
- 5 - заднее присоединение с винтовыми зажимами;
- 3 - заднее присоединение со шпильками;
4. климатическое исполнение:
- УХЛ4 - для умеренного климата, категория размещения (4) по ГОСТ 15150;
- О4 - для тропического климата, категория размещения (4) по ГОСТ 15150;
5. условное обозначение ТУ.
Габаритные, установочные и присоединительные размеры, схемы электрические подключения

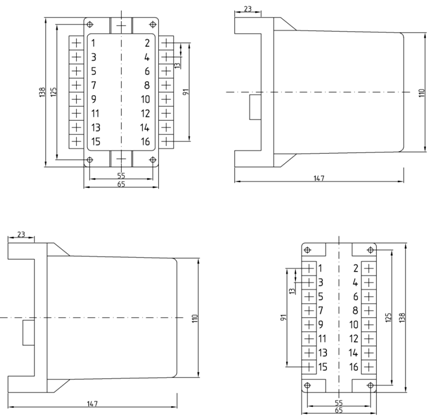

Рис.1. Габаритные, установочные и присоединительные размеры реле типа КРБм-12
а - переднее присоединение; б - заднее присоединение.
Рис.2. Схема электрическая подключения реле типа КРБм-12
