РМС реле мощности статическое
Реле направления мощности серии РМС предназначены для использования в схемах релейной защиты и противоаварийной автоматики в качестве органа определения направления мощности.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC.
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC.
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические данные
Наименование параметра |
Значение |
Номинальное напряжение, В |
~100 |
Номинальный ток, А |
1 |
Напряжение питания, В |
~/=60–220 |
Зона срабатывания, градусов |
165-180 |
Угол максимальной чувствительности (необходимый угол выставляеся с помощью переключателей уставок), градусов |
-45±5 |
Мощность, потребляемая в цепи питания, ВА |
2 |
Мощность, потребляемая в цепи измерения напряжения, ВА |
0,3 |
Мощность, потребляемая в цепи измерения тока, ВА |
0,2 |
Напряжение срабатывания на углах максимальной чувствительности -30, -45, В |
0,25 |
Напряжение срабатывания на углах максимальной чувствительности +70, В |
1 |
Минимальный ток срабатывания на углах максимальной чувсвительности при Uном, А |
0,05 |
Длительно допустимый ток контактов выходных органов не менее, А |
8 |
Коммутационная способность контактов реле: |
48 |
Механическая износостойкость, циклы ВО, не менее |
30 000 0000 |
Коммутационная износостойкость, циклы ВО, не менее |
6 500 |
Габаритные размеры, мм, не более |
65x138x147 |
Масса, кг, не более |
0,8 |
Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.
Структура условного обозначения
РМС- | X. | X- | X4, |
|
|
|
|
|
1 | 2 | 3 |
|
|
|
1 – порядковый номер разработки:
14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока;
16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока;
2 – максимальная уставка по напряжению:
23 – 30 В, 50 Гц;
25 – 37,5 В, 50 Гц;
28 – 100 В, 50 Гц;
30 – 125 В, 50 Гц;
33 – 200 В, 50 Гц;
50 – 30 В, 60 Гц;
52 – 37,5 В, 60 Гц;
55 – 100 В, 60 Гц;
57 – 125 В, 60 Гц;
59 – 200 В, 60 Гц;
3 – вид и способ присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150;
где РМС – реле мощности статическое;
1 – порядковый номер разработки (1);
2 – исполнение токовой обмотки:
1 – 1А;
2 – 5А;
3 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее.
Пример заказа:
Реле направления мощности, с токовыми обмотками на 5 А, с климатическим исполнением УХЛ4, переднего присоединения: РМС-1.2- УХЛ4, переднего присоединения.

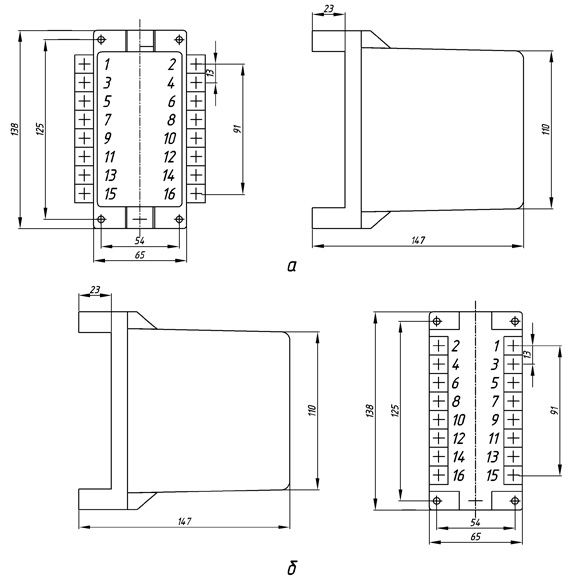

Габаритные, установочные и присоединительные размеры реле типа РМС-1:
а - переднее присоединение; б - заднее присоединение.
Схема подключения
