РТТ-5-125 - Реле электротепловые токовые

РТТ-5-125 - Реле электротепловые токовые

РТТ-5-125 - Реле электротепловые токовые

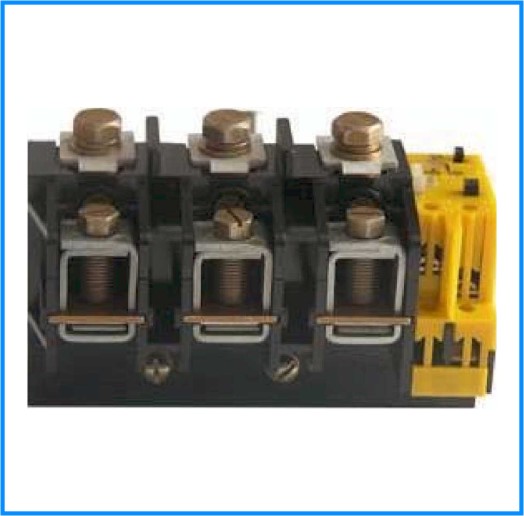

Реле предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.
Реле применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.
Реле имеют три полюса; несменные нагреватели; температурный компенсатор; регулятор токовой уставки, ручной возврат, при котором исключается самовозврат контактной группы, либо самовозврат; один размыкающий и один переключающий контакт (исполнения с ручным возвратом и с самовозвратом) либо один размыкающий контакт (исполнение только с ручным возвратом); переднее присоединение внешних проводников; устройство ускоренного срабатывания; свободное расцепление контактов; указатель срабатывания; кнопки «Тест», «Возврат».
Рабочее положение - крепление на вертикальной плоскости регулятором тока несрабатывания вперед, крышкой вверх. Допускается отклонение на 15 о в любую сторону.

Окружающая среда не должна содержать газов, жидкости и пыли в концентрациях, нарушающих работу реле. Виды климатического исполнения реле У3, Т3 по ГОСТ 15150-69. Реле исполнения У3 также пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ4.
Допускается эксплуатация реле при встройке их в оболочку пускателя или комплектного устройства:
- реле климатического исполнения У3 в изделиях для климатического исполнения У2;
- реле климатического исполнения Т3 в изделиях для климатического исполнения УХЛ и Т категории 2 и 3.
Принцип работы реле основан на прохождении электрического тока через биметаллические пластины и нагреватели, которые включены в главную цепь. Под воздействием нагрева биметаллические пластины изгибаются и через механизм срабатывания происходит размыкание контактов вспомогательной цепи.
Реле могут устанавливаться на пускатели типа ПМ12-125 либо индивидуально.

Основные параметры и характеристики

Высота над уровнем моря до 2000 м. Допускается применение реле в цепях с номинальным напряжением 380 В на высоте над уровнем моря до 4300 м, при этом температура окружающей среды не должна превышать 28 ОС, электрическая прочность изоляции 2000 В. Допускается изменение токов срабатывания и несрабатывания до 10 %.
Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89 для климатических исполнений У3 и Т3. При этом:
- нижнее значение рабочей температуры минус 40 ОС;
- верхнее значение температуры окружающего воздуха 40 ОС.
Реле должны обеспечивать нормальную работу при воздействии механических нагрузок в соответствии с группами условий эксплуатации М7, М8 по ГОСТ 17516.1-90.при этом вибрационные нагрузки с частотой до 100 Гц при ускорении Ig.
Номинальный ток вспомогательных контактов 10А.
Номинальное напряжение вспомогательной цепи реле 660 В переменного тока частотой 50 или 60 Гц и 440 В постоянного тока.
Степень защиты реле IP00, контактных зажимов вспомогательной цепи IP20 по ГОСТ 14254-96.
Количество внешних проводников, подсоединяемых к выводам: главной цепи - не более одного сечением согласно таблице 5.8; вспомогательной - не более двух, медных сечением от 1 до 2,5 мм2 или алюминиевых сечением 2,5 мм2.
При трехполюсной работе, окружающей температуре воздуха 20 'С, установке в рабочем положении, присоединенных проводниках длиной не менее 1,5 м при площади сечения до 35 мм2 либо длиной не менее 2 м при площади сечения более 35 мм2 и сечением, указанным в таблице 5.8, и любом положении регулятора уставки реле не должны срабатывать при токе, равном токовой уставке, в установившемся тепловом состоянии и должны срабатывать при увеличении затем тока до 1,2 тока уставки за время не более 20 мин.
Допускаемое отклонение токов при любых положениях регулятора уставки должно быть: токов несрабатывания не более минус 5 %, токов срабатывания не более плюс 10 %.
Время срабатывания реле при токе, равном 1,5 токовой уставки, после нагрева реле током уставки до установившегося теплового состояния при любом положении регулятора уставки и температурах окружающего воздуха минус 5, плюс 20 и плюс 40 ос не более 4 мин.
Время срабатывания реле при нагреве с холодного состояния током, равным 7,2 токовой уставки, при любом положении регулятора уставки и температурах окружающего воздуха минус 5, плюс 20 и плюс 40 ос находится в пределах (4-10) с.

Основные параметры реле

Обозначение типоисполнения реле

Номинальный ток реле, А

Диапазон токовой уставки, А

Потребляемая мощность одним полюсом реле, Вт, не более

Номинальное сечение присоединяемых проводников,мм2

медь

алюминий

РТТ5-125-063

125

46-54,5-63

6,7

16

25

РТТ5-125-080

58-69-80

6,7

25

35

РТТ5-125-100

74-87-100

6,7

35

50

РТТ5-125-125

93-100-125

6,7

50

70

Структура условного обозначения реле

РТТ 5 — 125 — ХХХ Х Х3
1 2 3 4 5 6

1

Буквенное обозначение вида реле

2

У словное обозначение номера серии

3

Условное обозначение номинального тока реле: 125 -125 А

4

Трехзначное число. Условное обозначение диапазона токовой уставки:
063 - 46-63 А, 080 - 58-80 А,
100 -74-100 А, 125 - 93-125 А

5

Цифра. Условное обозначение по способу возврата и роду контактов вспомогательной цепи:
1 - исполнение с ручным возвратом и одним размыкающим контактом
2 - исполнение с ручным возвратом, с одним размыкающим и одним замыкающим контактами
3 - исполнение с самовозвратом, с одним размыкающим и одним замыкающим контактами

6

У словное обозначение климатического исполнения и категории размещения по ГОСТ 15150-69
