Реле промежуточные серии РП 23 , РП 25 предназначены для применения в качестве вспомогательных реле: в цепях постоянного тока - реле типа РП 23; в цепях переменного тока - реле типа РП 25.

Технические данные

Таблица 1

Наименование параметра	Типы реле
	РП 23	РП 25
Номинальное напряжение, В	24, 48, 110, 220	100, 127, 220
Напряжение срабатывания реле, нагретого до установившегося теплового состояния напряжением 110%Uн при температуре окружающего воздуха +40°С, не более:	80% Uн	85% Uн
Потребляемая мощность при номинальном напряжении	6 Вт	10 ВА

Термическая устойчивость 110% номинального напряжения длительно.

Коммутационная способность контактов реле при напряжении от 24 до 250 В в цепях постоянного и переменного тока соответствует таблице 2 .

Таблица 2

Наибольшая отключающая мощность		Наибольший ток включения, А	Длительно допустимый ток контактов, А
при постоянном токе, Вт	при переменном токе, ВА
100 (при токе до 2А)	500 (при токе до 5А)	5	5

Коммутационная износостойкость -10000 ВО.

Реле выпускаются с 1 размыкающим и 4 замыкающими контактами. Однако при перестановке контактных угольников и подвижных контактных пластин на месте эксплуатации можно получить:

• 2 размыкаюших и 3 замыкающих контакта;
• 3 размыкаюших и 2 замыкающих контакта;
• 4 размыкаюших и 1 замыкающий контакт.

Габаритные размеры не более 67х128х118 мм.
Масса не более 0,825 кг.

Условия эксплуатации

Климатическое исполнение и категория размещения по ГОСТ15150-69-УХЛ4, О4. Реле предназначены для работ в следующих условиях: температура окружающего воздуха - от - 40 до + 55 ° С; вибрационные нагрузки в диапазоне частот от 10 до 100 Гц при ускорении 0,25 g.

Конструкция

Реле размещены в унифицированных корпусах. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75.
По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.

НТД - ТУ16-523.483-78

При заказе реле необходимо указать

• обозначение типа реле;
• климатическое исполнение;
• номинальное напряжение;
• род присоединения внешних проводников (переднее или заднее);
• номер технических условий.

Таблица типоисполнений РП 23, РП 25

Тип реле	Номинальное напряжение, В
РП 23	24
	48
	110
	220
РП 25	100
	127
	220

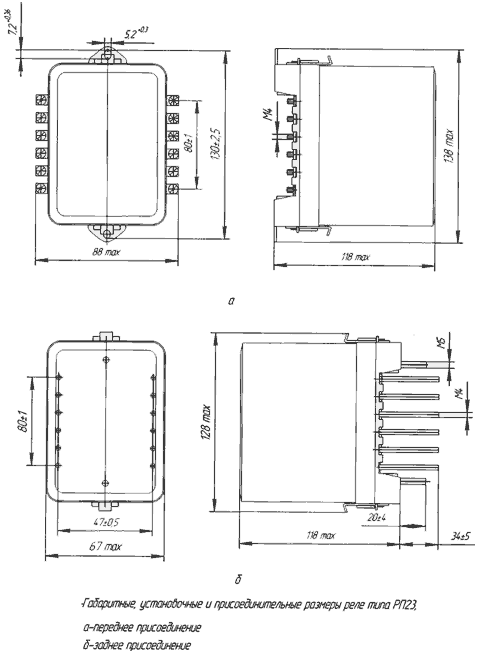

Габаритные размеры реле

Схема присоединения реле
