РПм-23, РПм-25 реле промежуточное
Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве вспомогательных реле в цепях постоянного и переменного тока. Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC.
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC.
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации
Технические данные
Наибольшая отключающая мощность |
Наибольший ток включения, А |
Длительно допустимый ток контактов, А |
|
При постоянном токе (ВА) |
При переменном токе (ВА) |
||
100 (при токе до 2А) |
500 (при токе до 5А) |
5 |
5 |
Габаритные размеры не более 70х87х90 мм.
Конструктивное исполнение
Имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм).
Структура условного обозначения
РПВм- | 23- | X4, |
|
|
|
|
|
|
1 | 2 |
|
|
|
|
|
1 – порядковый номер разработки:
14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока;
16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока;
2 – максимальная уставка по напряжению:
23 – 30 В, 50 Гц;
25 – 37,5 В, 50 Гц;
28 – 100 В, 50 Гц;
30 – 125 В, 50 Гц;
33 – 200 В, 50 Гц;
50 – 30 В, 60 Гц;
52 – 37,5 В, 60 Гц;
55 – 100 В, 60 Гц;
57 – 125 В, 60 Гц;
59 – 200 В, 60 Гц;
3 – вид и способ присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150;
где РПм – реле промежуточное ; м – модернизированное;
1 – порядковый номер разработки 23(25);
2 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150
При заказе реле необходимо указать:
- обозначение типа реле;- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- количество нормально замкнутых и нормально открытых контактов.
Пример заказа:
Реле промежуточное с четыремя нормально открытыми и двумя нормально замкнутыми контактами, с климатическим исполнением УХЛ4: РПм-23-УХЛ4, 4но+2нз.

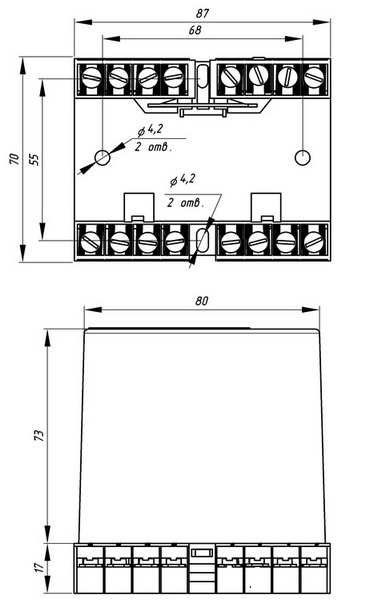

Габаритные, установочные и присоединительные размеры реле типа РПм-23, РПм-25.

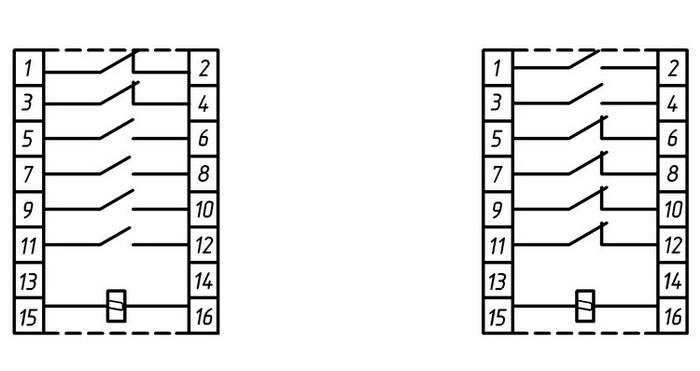

Схема электрическая подключения РПм-23, РПм-25.
