ДЗТ-11 - Реле тока дифференциальные с торможением

ДЗТ-11 - Реле тока дифференциальные с торможением

ДЗТ-11 - Реле тока дифференциальные с торможением
ТУ 16-523. 464 -74


Общие сведения

Реле ДЗТ-11, ДЗТ-11/2, ДЗТ-11/3, ДЗТ-11/4 предназначены для дифференциальной защиты одной фазы силовых трансформаторов
Реле ДЗТ-11/5 предназначены для дифференциальной защиты генераторов переменного тока.
Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке)

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hz с ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.

Технические данные

основные технические данные реле приведены в таблице 1

Таблица 1

Тип реле Включенные обмотки Магнитодвижущая сила срабатывания, А Диапазон токов срабатывания, А
ДЗТ-11 рабочая 100
 2,87-12,5
рабочая последовательно с уравнительной 1,45-12,5
ДЗТ-11/2 рабочая 0,34-2
I уравнительная 2,56-20
II уравнительная 2,56-20
ДЗТ-11/3
 I рабочая 0,34 -2
II рабочая 0,62-4
III рабочая 2,56-20
ДЗТ-11/4
 I рабочая 0,34 -2
II рабочая 0,62-4
III рабочая 2,56-20
ДЗТ-11/5
 рабочая 0,
  • время срабатывания реле при трехкратном токе срабатывания 0,04 S
  • тормозная характеристика: зависимость магнитодвижущей силы срабатывания от магнитодвижущей силы торможения приведена нарисунке 1
  • коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания
  • коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 S 60 W при напряжении до 250 V или токе до 2 А
  • габаритные размеры не более 179х218х190 mm
  • масса 3,5 kg

Конструкция

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.

Структура условного обозначения

ДЗТ-ХХ-Х4

  • ДЗТ –дифференциальная защита трансформаторов;
  • ХХ- условный номер разработки (11; 11/1; 11/3; 11/4; 11/5)
  • Х4 - климатическое исполнение (УХЛ, 0) и категорию размещения (4) по ГОСТ 15150-69

При заказе необходимо указать:

  • тип реле;
  • климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
  • вид присоединения внешних проводников (переднее, заднее шпилькой или винтом);
  • номер технических условий.

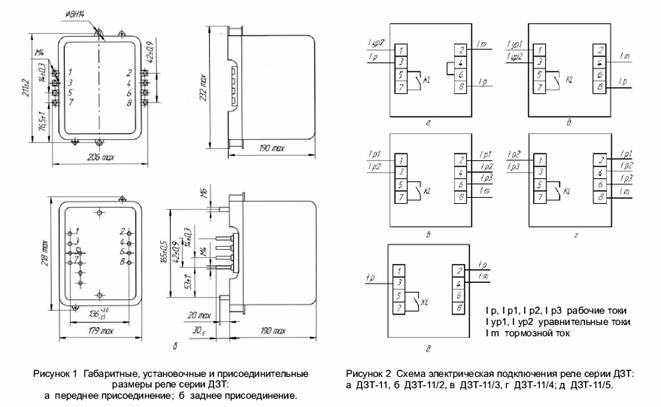

Габаритные и установочные размеры:
