ТУ 16-523. 464 -74 Общие сведения Реле РНТ-565, РНТ-566, РНТ-566/2 предназначены для дифференциальной защиты одной фазы силовых трансформаторов, автотрансформаторов и генераторов переменного тока Реле РНТ- 567, РНТ 567/ 2 предназначены для защиты шин. Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке) Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hz с ускорением 0,25 g. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015. Технические данные основные технические данные реле приведены в таблице 1

Таблица 1

Тип реле	Включенные обмотки	Магнитодвижущая сила срабатывания, А	Диапазон токов срабатывания, А
РНТ-565	рабочая	100	2,87-12,5
	рабочая последовательно с уравнительной		1,45-12,5
РНТ-566	I рабочая		0,34 -2
	II рабочая		0,62-4
	III рабочая		2,56-20
РНТ-566/2	I рабочая		0,34 -2
	II рабочая		4,95-33,3
РНТ567	I рабочая		5,26-100
	II рабочая
РНТ-567/2	I рабочая		1,05-20
	II рабочая

• время срабатывания реле при трехкратном токе срабатывания 0,04 S
• коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания
• коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 S 60 W при напряжении до 250 V или токе до 2 А
• габаритные размеры не более 179х218х190 mm
• масса 3,5 kg

Конструкция

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.

Структура условного обозначения

• РНТ-ХХХ-Х4
• РНТ –реле с насыщающим трансформатором;
• ХХХ- условный номер разработки ( 565, 566, 566/2, 567, 567/2)
• Х4 - климатическое исполнение (УХЛ, 0) и категорию размещения (4) по ГОСТ 15150-69

При заказе необходимо указать:

• тип реле;
• климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
• номер технических условий.

Примечание

С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом)

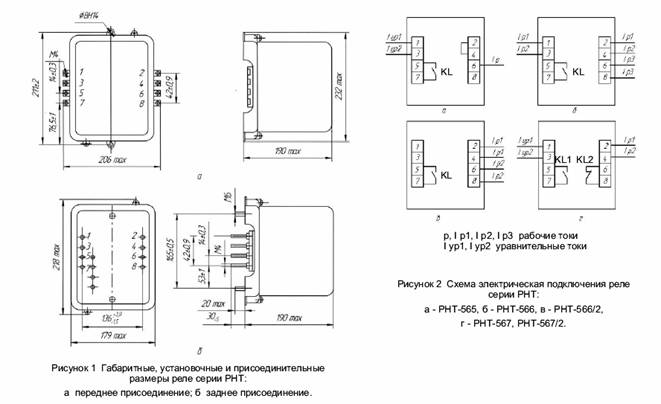

Габаритные и установочные размеры:
