РСТ-15, РСТ-16 - Реле тока дифференциальные
|
ТУ 16-647.010 -84 Общие сведения Реле тока дифференциальные типов РСТ-15, РСТ-16 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4 и О4. Группа механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz с ускорением 3 g и в диапазоне от 16 до 100 Hz с ускорением 1 g. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14254-2015 Технические данные Основные технические данные приведены в таблице 1. |
Таблица 1
| Тип реле | Номинальный переменный ток, (Iном.),А | Номинальное напряжение питания постоянного тока, V | Время срабатывания при трехкратном токе срабатывания, S | Частота, Hz |
| РСТ-15 | 5 | 220 | 0,04 | 50 |
| РСТ-16 | 60 |
- уставки по току срабатывания в долях от Iном: 0,4; 0,5; 0,65; 0,9; 1,2 (к=1); при к=2 уставки дискретно увеличиваются в два раза
- мощность, потребляемая цепями переменного тока 2 VА; цепями питания в нормальном режиме 7 W, в режиме срабатывания – 9 W
- коммутационная способность контактов выходного реле при напряжении от 24 до 250 V в цепях постоянного тока с постоянной времени индуктивной нагрузки 0,02 S - 30 W
- габаритные размеры не более 132х152х181 mm
- масса 1,5 kg
Конструкция
Реле размещены в унифицированном корпусе "Сура" второго габарита несъемного исполнения.
Структура условного обозначения
РСТ-ХХ-Х4
РСТ – реле статического тока ;
ХХ- порядковый номер разработки (15- для частоты 50 Hz, 16 – для частоты 60 Hz)
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказе необходимо указать:
- тип реле;
- климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- вид присоединения внешних проводников (переднее или заднее);
- номер технических условий.

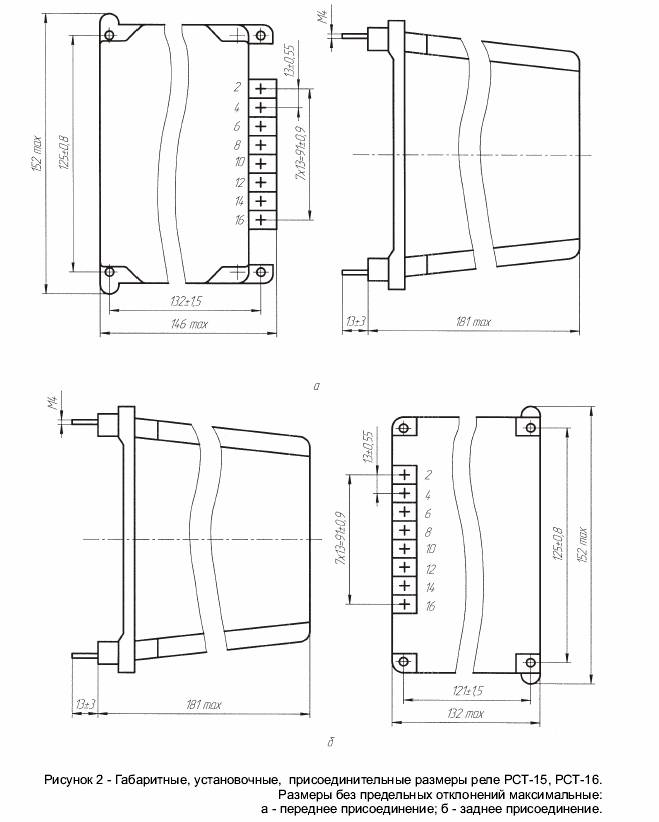

Габаритные и установочные размеры:
