ТУ 16-647.010-84 Общие сведения Реле тока дифференциальные серии РСТ-23 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4 и О4. Группа механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz с ускорением 3 g и в диапазоне от 16 до 100 Hz с ускорением 1 g. Степень защиты оболочки IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов и транзистора - IP00 по ГОСТ 14254-2015. Технические данные основные технические данные приведены в таблице 1

Таблица 1

Тип реле	Номинальный переменный ток, (Iном.), А	Номинальное напряжение питания постоянного тока, V	Диапазон токов срабатывания, А	Частота, Hz
РСТ-23-1	5	110	0,84-20	50, 60
РСТ-23-2		220
РСТ-23-3		110	2-48
РСТ-23-4		220
РСТ-23-5	1	220	0,4-9.6
РСТ-23-6	5	-	0,84-20
ПП 11*		-	-

*Приставка питания ПП-11 применяется комплектно с реле РСТ 26-6 в случае, когда питание от одной стороны силового трансформатора оказывается недостаточным
тормозная характеристика для реле РСТ-23-1, РСТ-23-2. РСТ-23-6: состоит из трех участков – горизонтального, линейного наклонного, соединенных плавным переходом.
диапазон регулирования коэффициента торможения от 0,3 до 2,4
время срабатывания реле при двухкратном токе срабатывания 0,04 S

Величины потребляемой мощности приведены в таблице 2

Таблица 2

Цепи	Мощность, потребляемая цепями переменного тока при I=I ном., VА	Мощность, потребляемая цепями постоянного тока, W
рабочая	2	7 (в нормальном режиме)
тормозная	2	9 (в режиме срабатывания)
питания	13	-

диапазон входных токов, при котором обеспечиваются параметры реле РСТ-23-6 и приставки от 8 до 40 А
коммутационная способность контактов реле приведена в таблице 3

Таблица 3

Тип реле	Коммутационная способность контактов
	в цепях постоянного тока при напряжении от 24 до 250 V с постоянной времени индуктивной нагрузки 0,02 S, W	в цепях переменного тока при коэффициенте мощности не менее 0,4, VА
РС 23-1, РСТ-23-3, РСТ-23-6	50	110
РС 23-2, РСТ-23-4, РСТ-23-5	30	250

коммутационная износостойкость 12500 циклов ВО
габаритные размеры не более 132х152х181 mm.
Масса 2,5 kg

Конструкция

Реле и приставка размещены в унифицированном корпусе «СУРА» II габарита несъемного исполнения.

Структура условного обозначения

РСТ-23-Х-Х4
РСТ – реле статическое тока ;
23- порядковый номер разработки;
Х- тип реле ( 1; 2; 3; 4; 5; 6 )
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69

При заказе необходимо указать:

• тип реле или приставки ;
• климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
• вид присоединения внешних проводников (переднее или заднее);
• номер технических условий.

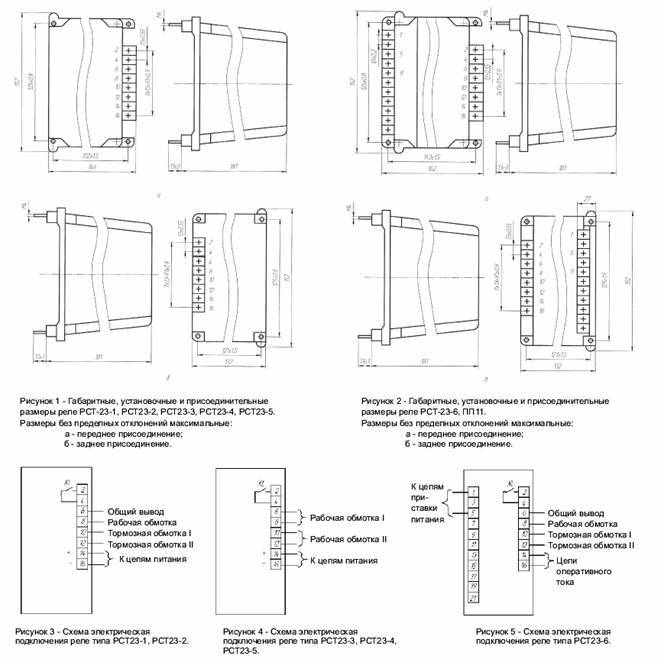

Габаритные и установочные размеры:
