РСТм-11, РСТм-13 Реле максимального тока статические
Реле РСТм-11, РСТм-13 предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение тока, и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Реле имеют световую сигнализацию готовности (наличия напряжения на выходе блока питания) и срабатывания реле.
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
Таблица 1. Типоисполнение реле
Тип реле |
Напряжение |
Класс точн. |
Коэфф. возвр. |
Ток сраб., А |
Ном. ток, А |
Потребляемая мощн. |
|
РСТм-11-04 РСТм-13-04 |
Постоянный |
5 |
0,9 |
0,05–0,02 |
0,4 |
0,1 |
|
РСТм-11-09 РСТм-13-09 |
0,15–0,6 |
6,3 |
|||||
РСТм-11-14 РСТм-13-14 |
0,5–2,0 |
6,3 |
|||||
РСТм-11-19 РСТм-13-19 |
1,5–6,0 |
10 |
0,2 |
||||
РСТм-11-24 РСТм-13-24 |
5–20 |
16 |
|||||
РСТм-11-29 РСТм-13-29 |
15–60 |
0,8 |
|||||
РСТм-11-32 РСТм-13-32 |
30–120 |
2,4 |
Таблица 2. Технические параметры
Наименование параметра |
Значение |
Допустимое напряжение оперативного питания переменного, постоянного или выпрямленного тока (Uпит.), В |
176...242 |
Длительно допустимый ток по измерительным цепям ток, А |
1,1 Iном |
1-секундная термическая устойчивость, А |
30 Iном |
Мощность, потребляемая реле по цепям оперативного питания при номинальном напряжении: - в нормальном режиме, ВА(Вт), не более - в режиме срабатывания, ВА(Вт), не более |
7 10 |
Время замыкания замыкающего контакта при увеличении тока с номинального до 1,2Iср не более, с |
0,06 |
Мощность, потребляемая реле по измерительным цепям при токе минимальной уставки, ВА |
0,01 |
Контакты реле: - замыкающий - размыкающий |
1 1 |
Коммутационная способность контактов реле: - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА |
|
Коммутационная износостойкость, циклы ВО, не менее |
10 000 |
Механическая износостойкость, циклы ВО, не менее |
30 000 000 |
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее |
Габаритные размеры, мм, |
65x138x147 |
Масса, кг, не более |
1,0 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле и выведена световая сигнализация срабатывания и готовности реле.
Структура условного обозначения
|
||||||||||||||||||||||||

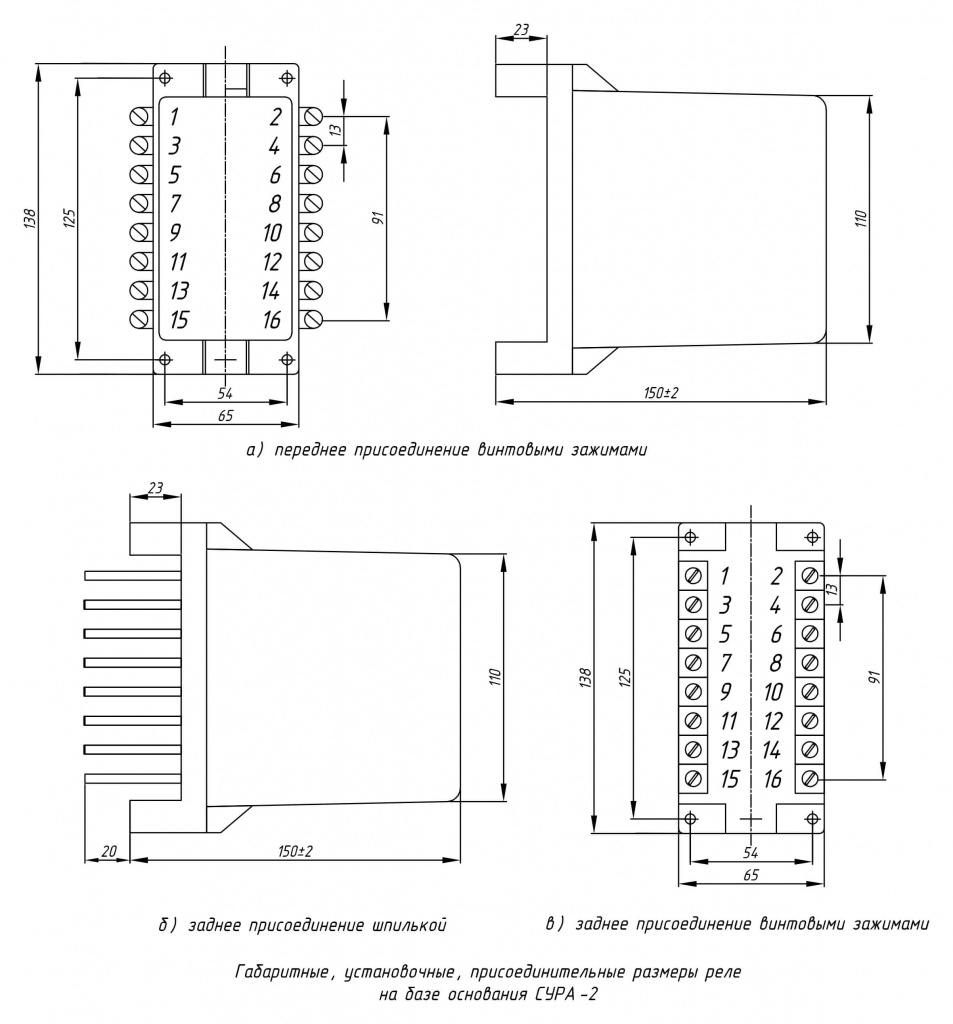

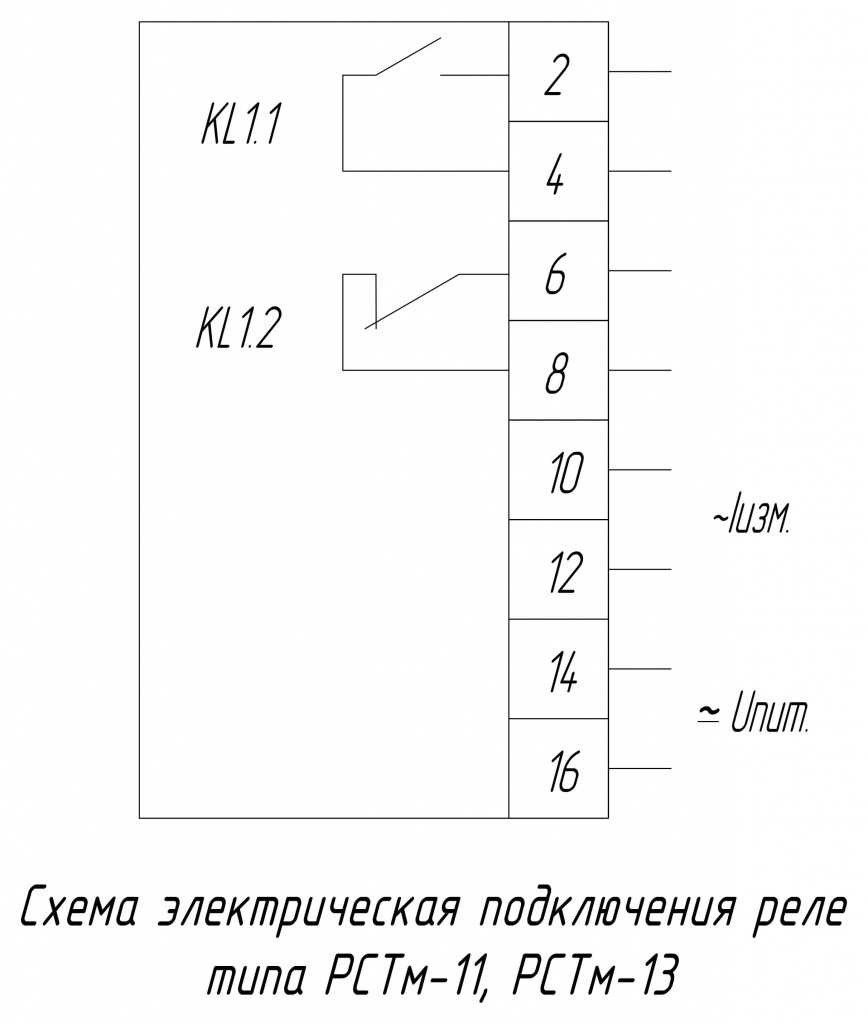

Габаритные, установочные и присоединительные размеры, схемы электрические подключения
