РТ-40-1Д - Реле максимального тока с повышенной термической устойчивостью
|
ТУ 16-523.484-78 Реле РТ-40-1Д применяется в схемах защиты переменного тока, реагирующих на повышение тока, в тех случаях, когда требуется большая кратность длительно-допустимого тока к току срабатывания реле. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 °С до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. |
Основные параметры
| Номинальный ток, А | 6,3 |
| Пределы уставок тока срабатывания реле, А: | - |
| Зажимы 2-8 | от 0,15 до 0,3 |
| Зажимы 2-6 | от 0,3 до 0,6 |
| Зажимы 2-4 | от 0,5 до 1 |
| Термическая устойчивость при длительном протекании тока, А, равного | 6,93 |
| Номинальная частота переменного тока, Hz | 50 или 60 |
Технические данные реле
| Коэффициент возврата реле на любой уставке, не менее | 0,7 |
| Время срабатывания, s: | - |
| При I = 1,2 Iуст | 0,15 |
| При I = 3 Iуст | 0,05 |
| Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более | 0,10 |
| Контакты реле: |
1 замыкающий, 1 размыкающий |
| Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А | 0,1 |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: | - |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 300 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) | |
| Габаритные размеры, mm, не более | 179 х 218 х 170 |
| Масса реле, кg, не более | 3,5 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения реле
РТ-40-1Д Х4
РТ - реле тока;
40 - номер разработки;
1Д - термически стойкое;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.

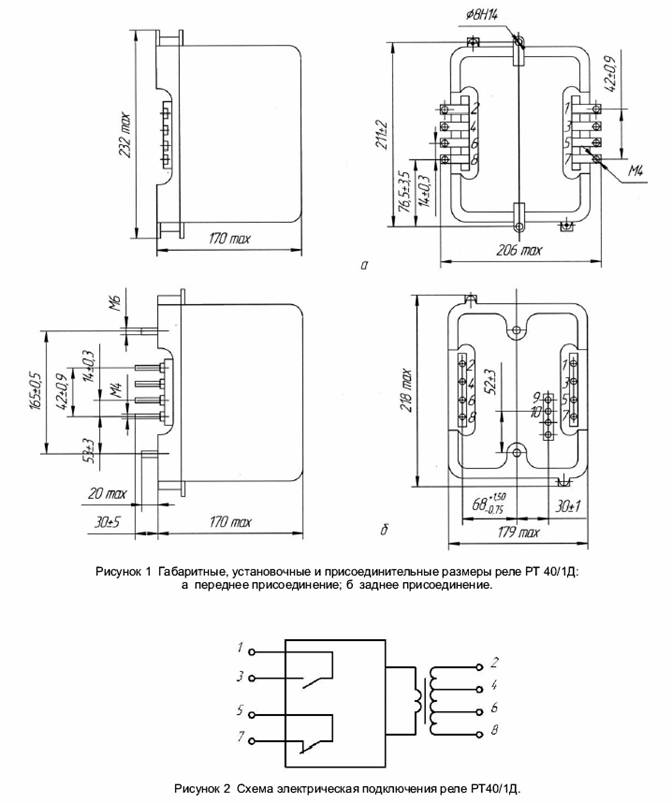

Габаритные и установочные размеры реле:
