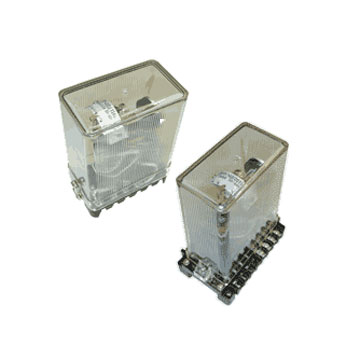

РТ-40, РТ-140 - Реле максимального тока
ТУ16-523.468-78


Реле тока серий РТ-40, РТ-140 применяются в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-6

Технические данные

Основные параметры реле приведены в таблице 1.

Таблица 1

Исполнение Пределы уставки на ток срабатывания реле, А Номинальный ток, А Номинальная частота, Hz
соединение катушек соединение катушек
последовательное
1 диапазон
Параллельное
2 диапазон
последовательное
1 диапазон
параллельное
2 диапазон
РТ-40/0,2;
РТ-140/0,2
0,05-0,1 0,1-0,2 0,4 1,0 -
РТ-40/0,6;
РТ-140/0,6
0,15-0,3 0,3-0,6 1,6 2,5 -
РТ-40/2;
РТ-140/2
0,5 –1,0 1,0-2,0 2,5 6,3 -
РТ-40/6;
РТ-140/6
1,5 –3,0 3,0-6,0 10 16 -
РТ-40/10;
РТ-140/10
2,5 –5,0 5,0-10,0 16 16 50, 60
РТ-40/20;
РТ-140/20
5 ,0 -10,0 10,0-20,0 16 16 -
РТ-40/50;
РТ-140/50
12,5-25,0 25,0-50,0 16 16 -
РТ-40/100;
РТ-140/100
25,0-50,0 50,0-100,0 16 16 -
РТ-40/200;
РТ-140/200
50,0-100,0 100,0-200,0 16 16 -
Контакты реле 1 замыкающий,
1 размыкающий
Класс точности 5
Коэффициент возврата, не менее: -
- на минимальной уставке шкалы 0,85
- на оcтальных уставках шкалы 0,8
Время замыкания замыкающего контакта, s, не более:
при отношении входного тока к току срабатывания, равном:
-
- 1,2 0,1
- 3,0 0,03
Коммутационная способность контактов при напряжении от 24 до 250 V или токе не более 2 А: -
- в цепи постоянного тока с постоянной времени не более 0,005 s, W 60
- в цепи переменного тока с коэффициентом мощности не менее 0,5, VА 300
Коммутационная износостойкость, циклы ВО 2500
Конструктивное исполнение по способу присоединения внешних проводников:
переднее, заднее (винтом или шпилькой)
-
Габаритные размеры, mm,не более: -
РТ-40 67 х 128 х 158
РТ-140 66 х 140 х 181
Масса, кg, не более: -
РТ-40 0,7
РТ-140 0,85

Значения потребляемой мощности и типоисполнения реле приведены в таблице 2.

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле тока серии РТ-140 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.

Структура условного обозначения:
РТ Х40/ХХ Х4

РТ - реле тока;
Х - наличие цифры 1 обозначает реле в унифицированной оболочке;
40 - номер разработки;
ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Формулирование заказа

При заказе необходимо указать:

  • обозначение типа реле;
  • климатическое исполнение (УХЛ4 или О4);
  • вид присоединения внешних проводников: переднее или заднее(винтом или шпилькой);
  • номер технических условий.

Таблица 2

Исполнение Потребляемая мощность при токе минимальной уставки, VА, не более
РТ-40/0,2 0,2
РТ-40/0,6 0,2
РТ-40/2 0,2
РТ-40/6 0,5
РТ-40/10 0,5
РТ-40/20 0,5
РТ-40/50 0,8
РТ-40/100 1,8
РТ-40/200 8
РТ-140/0,2 0,2
РТ-140/0,6 0,2
РТ-140/2 0,2
РТ-140/6 0,5
РТ-140/10 0,5
РТ-140/20 0,5
РТ-140/50 0,8
РТ-140/100 1,8
РТ-140/200 8

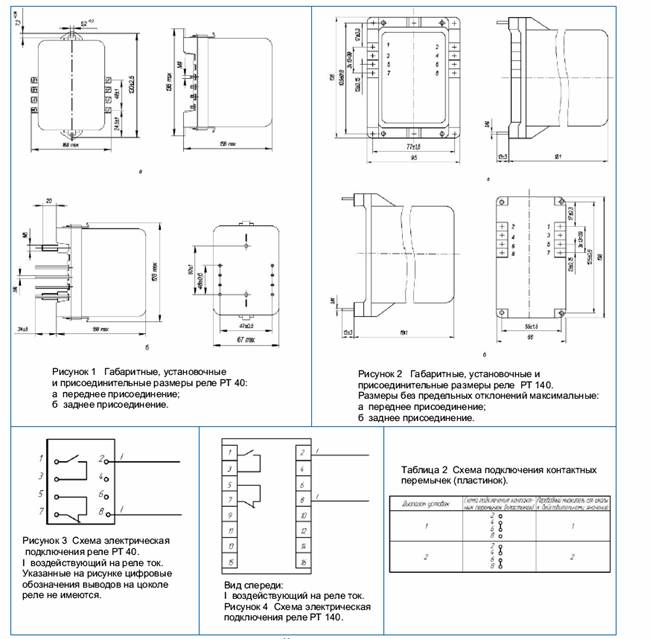

Габаритные и установочные размеры реле:
