РТБм-01 Реле тока быстродействующее
Реле тока быстродействующее РТБм-01
Реле токовое быстродействующее серии РТБм-01 защиты от токов короткого замыкания, предназначенное для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока в контролируемой сети.
Реле используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
Наименование параметра |
Значение |
Номинальный ток, А |
5 (1) |
Номинальная частота, Гц |
50 |
Номинальное напряжение питания, В |
220 |
Разброс тока срабатывания, не более , % | 5 |
Погрешность токовых уставок, не более, % | 5 |
Задержка срабатывания реле, мс |
1,2 ± 0,25 |
Длительно допустимый входной ток реле, не более |
2*Iном |
Мощность, потребляемая по цепи питания несработанном состоянии при номинальном напряжении, не превышает, Вт |
6 |
Мощность, потребляемая по цепи переменного тока при номинальном токе, не превышает, ВА: — по входу с номинальным током 1 А; — по входу с номинальным током 5 А. |
0,03 0,25 |
Ток термической стойкости в течении 1 с. , не менее | 60*Iном |
Номинальное напряжение коммутируемой це-пи(Выход1,Выход2), В, не более | 400 |
Максимальный коммутируемый ток(Выход1,Выход2), А: - в течение 5 с - в течение 0,02 с |
9 36 |
Минимальный ток нагрузки, подключенной к выходам (Выход1, Выход2), при котором обеспечивается стабильность работы реле, А, не менее | 0,1 |
Способ возврата выходного исполнительного органа в начальное (несработанное) состояние | Снятие напряжения с выходной цепи |
Коммутационная износостойкость, циклы ВО, не менее |
10 000 |
Механическая износостойкость, циклы ВО, не менее |
30 000 000 |

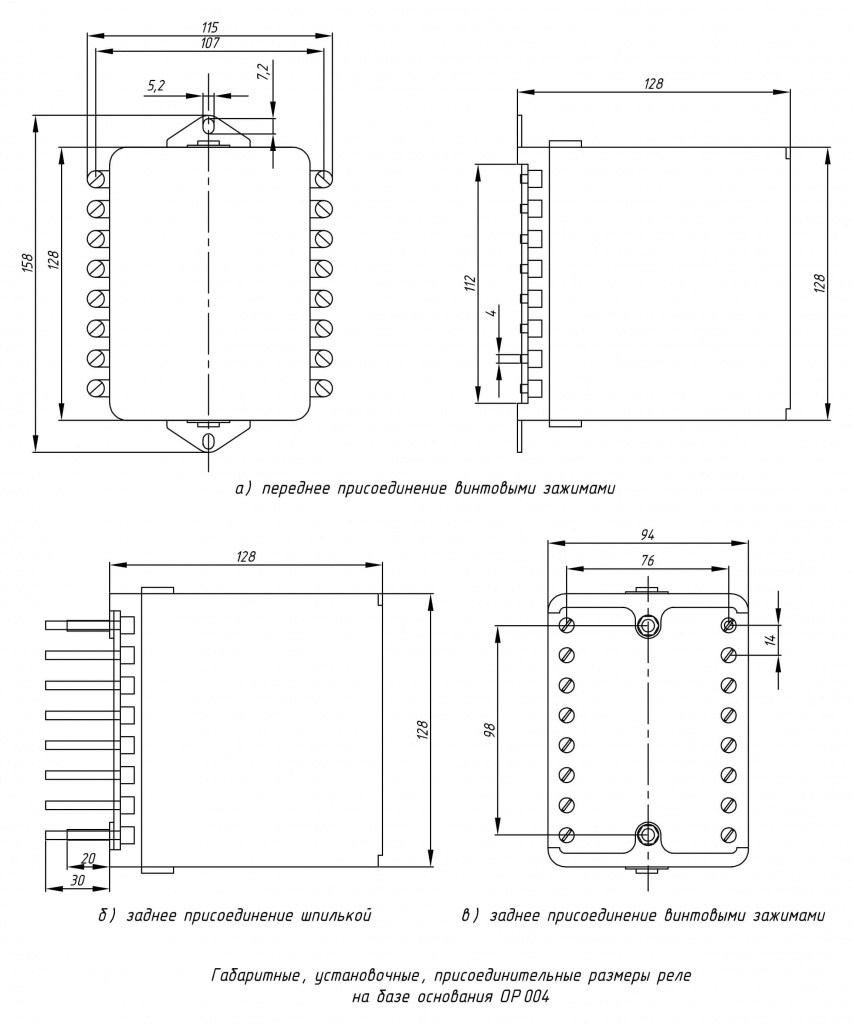

Габаритные размеры не более, мм |
115х128х130 |
Масса, кг, не более |
1 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.

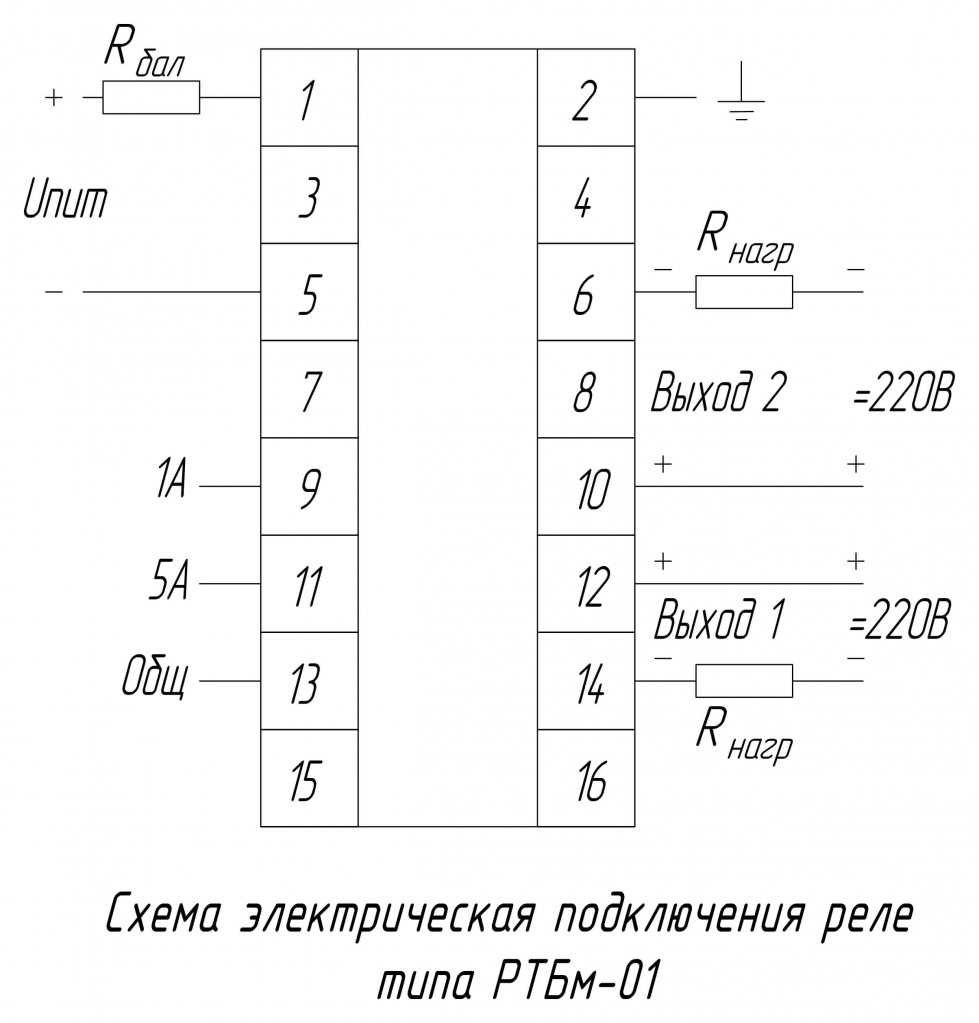

На лицевой панели указана упрощенная схема подключения реле.
Форма заказа
РТБм |
- 01 |
- X |
- УХЛХ |
1 | 2 | 3 |
где РТБм - условное обозначение вида: реле токовое быстродействующее.
1 — порядковый номер разработки 01.
2 — вид и способ присоединения внешних проводников:
-
1 — переднее присоединение с винтовыми зажимами;
-
5 — заднее присоединение с винтовыми зажимами или шпилькой.
3 — климатическое исполнение УХЛ, и категория размещения (1;4) по ГОСТ 15150.
При заказе реле необходимо указать
- тип реле в соответствии со структурой условного обозначения;
- вид присоединения внешних проводников: переднее, заднее винтом или шпилькой.
Пример заказа:
Реле токовое быстродействующее с задним присоединением проводников винтовыми зажимами, с климатическим исполнением УХЛ4: РТБм-01-5-УХЛ4 винтовые зажимы.
