РТД-11, РТД-12 - Реле тока двустабильные
Реле тока двустабильные серий РТД-11 и РТД-12 Реле тока двустабильные серий РТД-11 и РТД-12 применяются в различных схемах аварийной и предупреждающей сигнализации в качестве органа, реагирующего на изменение тока в электрических цепях. Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220В; серии РТД-12 – от сети переменного тока напряжением 110, 127 и 220В частотой 50 и 60Гц. Реле пригодны для работы в сейсмоопасных районах. |
Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле в диапазоне частот 10...100Гц с максимальным ускорением 1g.
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00. Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Структура условного обозначениЯ
РТДХХ-ХХ-ХХ-40Х4:
РТД – реле тока двустабильное;
ХХ – номер разработки (11 – для цепей постоянного тока; 12 – для цепей переменного тока);
ХХ – величина импульса тока срабатывания (01 – 0.05А, 02 – 0.12А, 04 – 0.2А);
ХХ – номинальное напряжение питания (11 – 48, 60В пост., 15 – 110, 220В пост., 34 – 110, 127, 220В 50Гц);
40 – степень защиты оболочки (IP40);
Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
Технические характеристики
Наименование характеристики | Исполнение по роду тока | |||||
РТД 11 (постоянный) |
РТД 12 (переменный) | |||||
-01 | -04 | -01 | -02 | |||
-11 | -15 | -11 | -15 | -34 | ||
Номинальное напряжение питания реле, В | 48, 60 | 110, 220 | 48, 60 | 110, 220 | 110, 127, 220 | |
Значение импульса тока срабатывания, А | 0.05 | 0.2 | 0.05 | 0.12 | ||
Предельная основная погрешность импульса тока срабатывания,не более | 10% | |||||
Дополнительная погрешность импульса срабатывания при изменении входного тока,не более | 50% | 40% | ||||
Время срабатывания, с не более | 0,1 | |||||
Количество принимаемых сигналов | 30 | 20 | 10 | |||
Количество контактов |
1 | |||||
Потребляемая мощность цепи питания в режиме ожидания, Вт или ВА |
3,8 | |||||
Коммутационная износостойкость выходного реле в режиме коммутации нагрузки,циклов |
4 млн. |
|||||
Габаритные (присоединительные) размеры, мм |
181х152х61 (125х33) |
|||||
Масса, кг, не более | 1,1 |
Схемы подключения
РТД-11 | РТД-12 | ||||
Цепь |
Контакт | Адрес | Цепь | Контакт | Адрес |
контакт выход. реле |
1 |
цепь управления |
контакт выход. реле | 1 | цепь управления |
3 | 3 | ||||
ввод PI, CI | 5 |
накладка |
питание реле |
5 |
накладка выбора режима питания |
7 |
7 |
||||
питание реле |
9 |
9 | |||
11 |
"+" 220, 60 В |
11 | |||
13 |
"+" 220, 60 В |
13 |
|||
15 |
контакты общего "-" возврата |
15 |
|||
17 |
17 |
||||
вход трансформатора |
19 |
цепь контроля входного сигнала |
вход трансформатора |
19 |
цепь контроля входного сигнала |
21 |
21 |

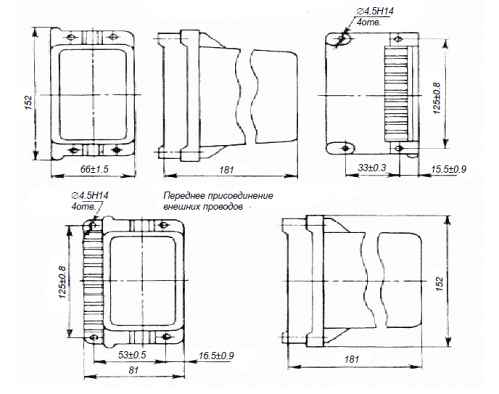

Габаритные и установочные размеры реле:
