РТДм-11, РТДм-12, РТД-23 - Реле тока двустабильные

Реле тока двустабильные РТДм-11, РТДм-12, РТД-23
Реле тока двустабильное серий РТДм предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного и постоянного оперативного тока в качестве органов, реагирующих на изменение тока.
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Основные параметры
Технические параметры реле РТДм-11, РТДм-12
|
Наименование параметра |
Значение |
|
Номинальное напряжение оперативного тока, В
для реле РТДм-11 постоянного тока |
48, 60, 110, 220 |
|
Значение импульса тока срабатывания, А РТДм-11-01 РТДм-11-04 РТДм-12-01 РТДм-12-02 РТДм-12-04 |
0,05 0,2 0,05 0,12 0,2 |
|
Предельная основная погрешность импульса тока срабатывания, %, не более |
10 |
|
Время срабатывания, с, не более |
0,1 |
|
Количество принимаемых сигналов РТДм -11-01 РТДм -11-04 РТДм-12 |
30 20 10 |
|
Потребляемая мощность в цепи питания в режиме ожидания, Вт, ВА |
3,8 |
|
Количество контактов выходного реле |
1 |
|
Коммутационная способность контактов реле: - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА |
750 |
| Длительно допустимый ток контактов выходного реле, А, не менее | 2.5 |
|
Коммутационная износостойкость, циклы ВО, не менее |
10 000 |
|
Механическая износостойкость, циклы ВО, не менее |
30 000 000 |
|
Габаритные размеры, мм, не более РТДм-11 РТДм-12 |
65x138x150 79x152x163 |
|
Масса , кг, не более |
1,1 |
Таблица 2. Технические характеристики РТД-23
|
Наименование параметра |
Значение |
|
Значение импульса тока срабатывания, А: постоянный ток переменный ток |
0,05/0,2 0,05/0,12 |
|
Погрешность импульса тока тока срабатывания, % |
±10 |
|
Погрешность от изменения температуры, % на 10С |
0,2 |
|
Напряжение питания реле, В |
24...220 |
|
Максимальный допустимый ток, А |
4 |
|
Время срабатывания при воздействии импульса: постоянного тока, с, не более переменного тока, с, не более |
0,1 0,15 |
|
Время готовности после подачи питания, с, не более |
2 |
|
Количество принимаемых сигналов |
10 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее): |
0,1А, 12В
5А, 30В
5А, 220 В |
|
Коммутационная износостойкость, циклы ВО, не менее |
10 000 |
|
Механическая износостойкость, циклы ВО, не менее |
30 000 000 |
|
Габаритные размеры, мм, не более |
74х109х100 |
|
Масса , кг, не более |
0,5 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
Структура условного обозначения
|
|||||||||||||||||||||||||||||||||||||||||

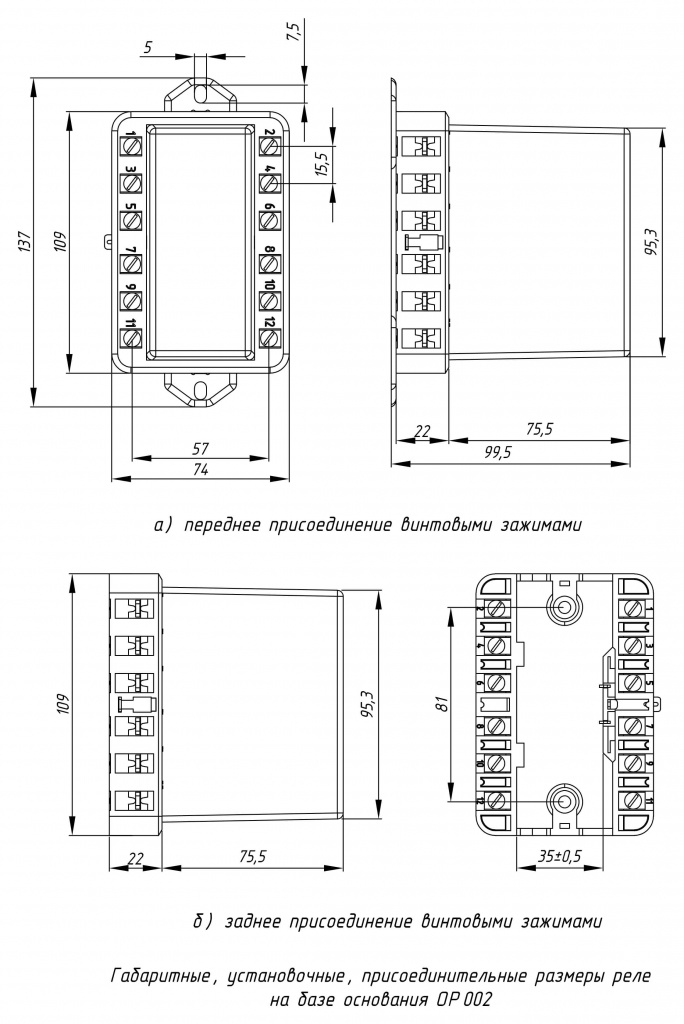

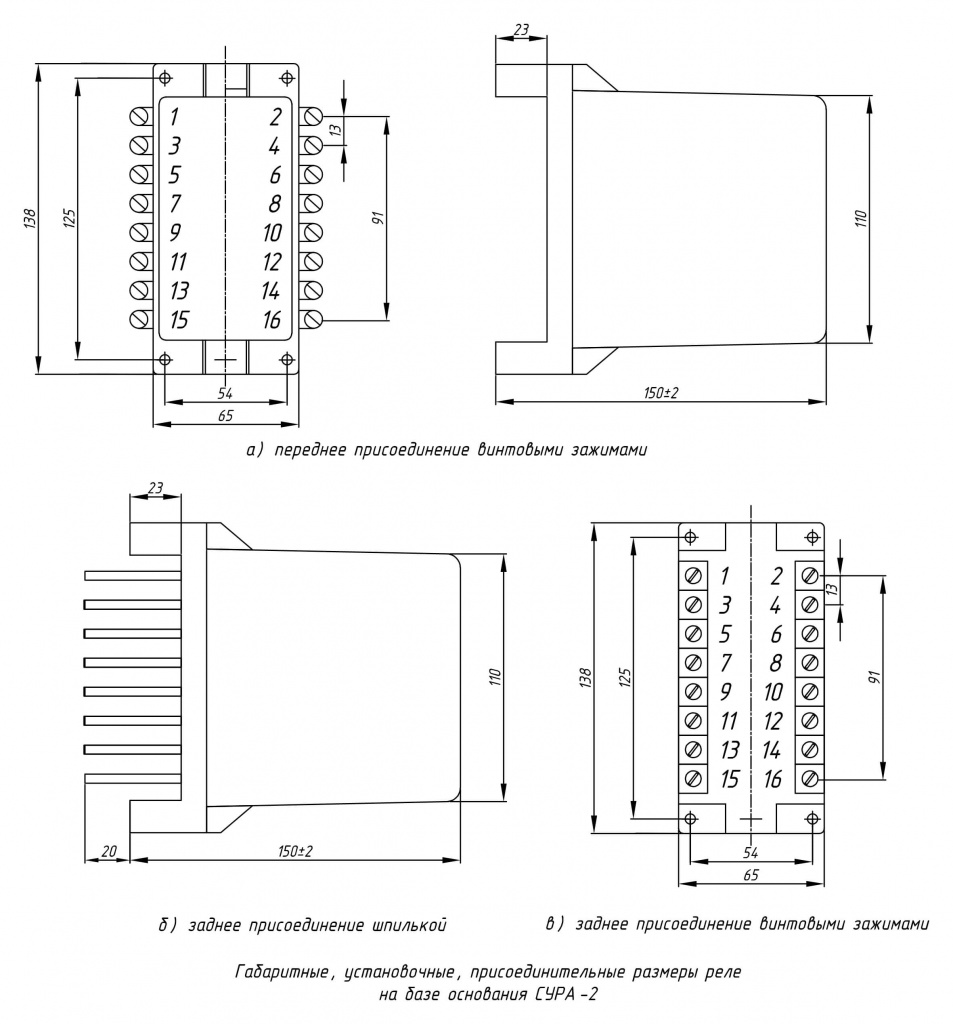

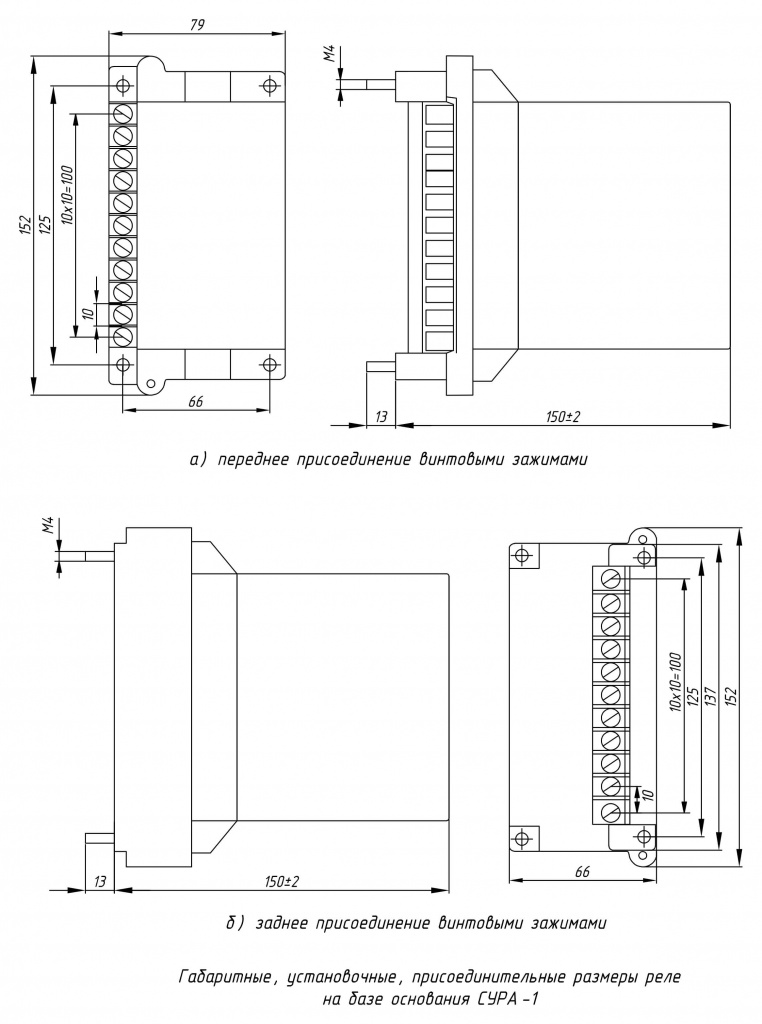

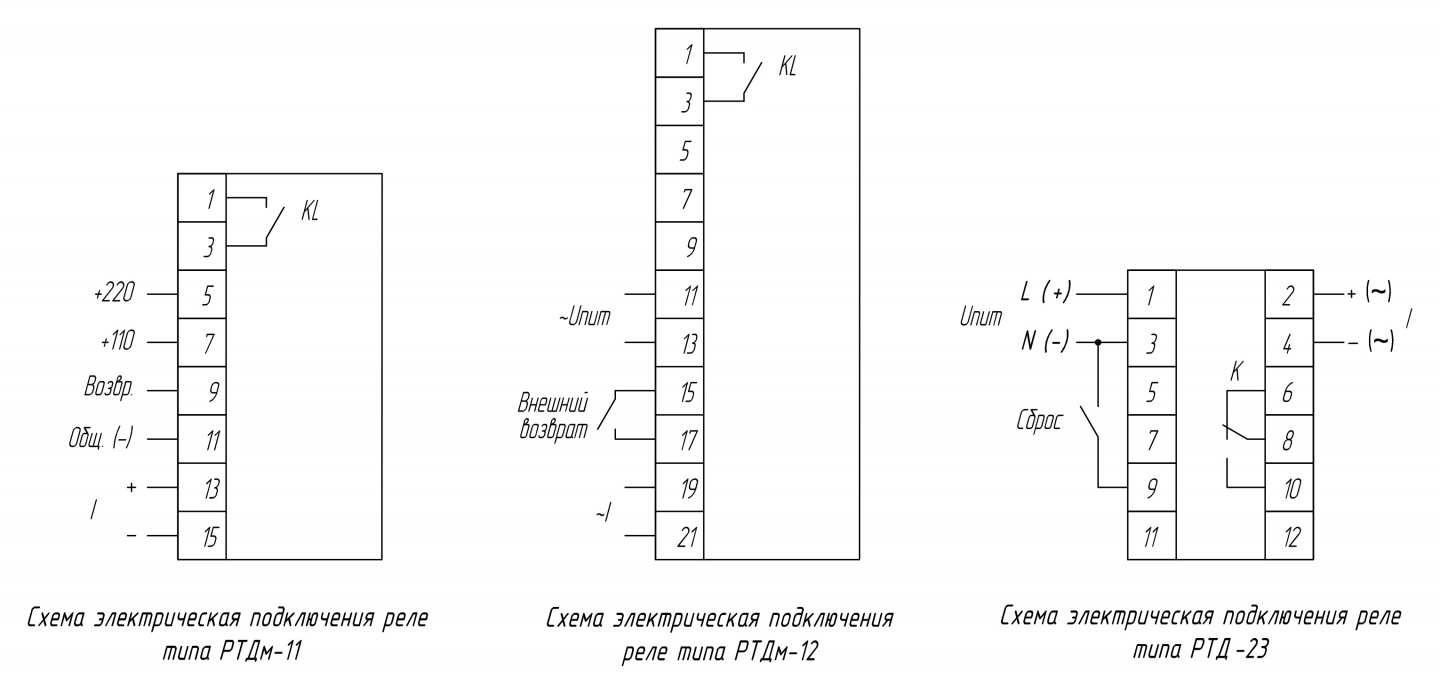

Габаритные, установочные и присоединительные размеры, схемы электрические подключения
