РТФ-8 - Реле тока обратной последовательности статическое
ТУ 16-523.603-81 Реле тока обратной последовательности предназначены для защиты различных электрических установок при несимметричных коротких замыканиях. Условия эксплуатации Климатическое исполнение УХЛ4 или О4, категория размещения "4" по ГОСТ 15150-69; Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4. Вибрационные нагрузки (группа М7 по ГОСТ 17516.1-90) 0,5g в диапазоне частот от 10 до 100 Hz. Степень защиты оболочки реле IP40, а выводов реле и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69. |
Технические данные
Номинальный переменный ток ( Iн ): 1 или 5А;
Номинальное напряжение оперативного тока: 220 и 110 V;
Номинальная частота: 50 или 60 Hz;
Диапазон регулировки уставок по току обратной последовательности: от 0,3 Iн до 1,2 Iн, А;
Способ регулирования уставок -–дискретный;
Погрешность тока срабатывания - не более 10%;
Время срабатывания при двукратном токе срабатывания - не более 0,05s;
Коэффициент возврата – не менее 0,95;
Мощность, потребляемая реле в номинальном режиме :
- в цепях тока –не более 0,5 VА/фазу;
- от источника оперативного напряжения- не более 5,5 W;
Коммутационная способность контактов выходного реле при напряжении от 24 до 250V по отключаемой мощности:
- в цепях постоянного тока c постоянной времени индуктивной нагрузки не более 0,02s –не менее 30 W,
- в цепях переменного тока при cos j не менее 0.4 – не менее 250 VВА;, при напряжении до 250 В или токе до 1 А.
Реле выдерживает длительно :
- напряжение оперативного тока, равное 1,1 Uн;
- ток прямой последовательности, равный 2 Iн;
- длительный режим работы при токе обратной последовательности на входе реле, равном 0,4 Iн.
механическая и коммутационная износостойкость-12500 циклов ВО;

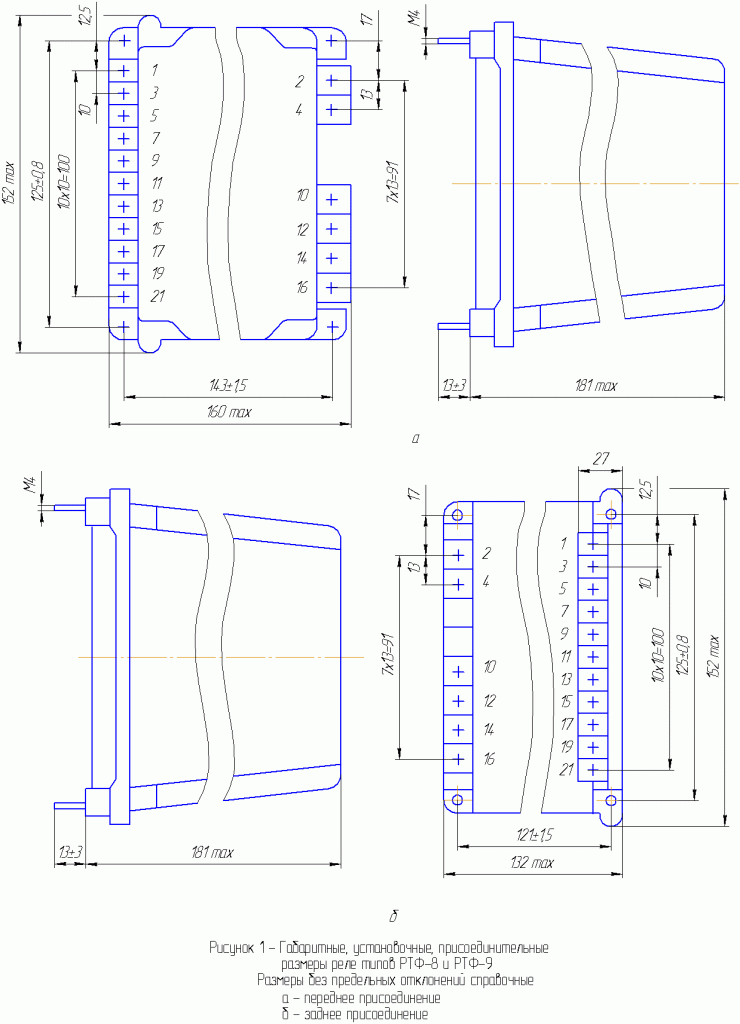

габаритные размеры – не более 132 х 152 х 181 mm;
масса не более 1,7 kg.
Конструкция
Реле выпускается в унифицированном корпусе “СУРА” II габарита несъемного исполнения.
Структура условного обозначения
РТФ -8 Х4
- РТФ - реле тока фильтровое;
- Х - порядковый номер разработки;
- Х4 - климатическое исполнение ( УХЛ,О ) и категория размещения ( 4 ) по ГОСТ 15150-69
При заказе необходимо указывать:
- наименование и тип реле;
- номинальный ток;
- номинальную частоту;
- климатическое исполнение и категорию размещения по ГОСТ 15150-69 ( УХЛ4 или О4 );
- вид присоединения внешних проводников (переднее или заднее винтом );
- номер технических условий.
Потребляемая мощность :
- в цепях тока на фазу - 0,5 ВА;
- от источника оперативного напряжения - 5,5 Вт.
