Реле тока с повышенной чувствительностью РТЗм-51

Реле предназначены для применения в схемах защиты от замыкания на землю генераторов, двигателей и линий с малым током замыкания на землю и в других схемах релейной защиты.

Реле включаются непосредственно во вторичные цепи трансформаторов тока нулевой последовательности и реагируют на увеличение тока нулевой последовательности.

Реле имеет световую сигнализацию готовности (наличия напряжения на выходе блока питания) и срабатывания реле.

Реле РТЗм-51.01 в отличие от реле РТЗм-51 имеет меньшую потребляемую мощность и большую помехозащищенность.

Условия эксплуатации

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические данные.

Наименование параметра	Значение
Номинальный ток, А	0,1
Номинальная частота, Гц	50
Номинальное напряжение питания, В - переменного тока - постоянного тока	100 220
Пределы регулирования тока срабатывания реле, А	от 0,02 до 0,146
Дискретность регулирования уставок	0,006; 0,012; 0,024; 0,036; 0,048
Реле длительно выдерживает входной ток, А	0,11
1-секундная термическая устойчивость, А	60
Мощность, потребляемая реле по цепям оперативного питания при номинальном напряжении - для реле типа РТЗм-51: в нормальном режиме, ВА (Вт), не более в режиме срабатывания, ВА (Вт), не более - для реле типа РТЗм-51.01: в нормальном режиме, ВА (Вт), не более в режиме срабатывания, ВА (Вт), не более	6,5 7,5 2 4
Количество контактов	1 замыкающий
Время срабатывания при подаче на вход двукратного тока срабатывания,  с	0,06
Кратность увеличения тока срабатывания относительно измеренного на частоте 50 Гц: на частоте 150 Гц на частоте 400 Гц	4 15
Разброс тока срабатывания на любой уставке,  %	3
Мощность, потребляемая реле по измерительным цепям при токе минимальной уставки,  ВА	0,01
Коммутационная способность контактов реле: - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА	48 750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Габаритные размеры не более, мм	138х66х147
Масса, кг, не более	1

Конструктивное исполнение

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.

На лицевой панели указана упрощенная схема подключения реле.

Для исполнения на базе оснований ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).

Структура условного обозначения

РТЗм	- X	- X	- УХЛХ
	1	2	3

где РТЗм - реле тока замыкания модернизированное;

1 – условный номер разработки в зависимости от потребления по цепям оперативного питания:

51 – потребляемая мощность реле по цепям оперативного питания при номинальном напряжении:

- в нормальном режиме не более 6,5 ВА (Вт);

- в режиме срабатывания не более 7,5 ВА (Вт);

51.01 – потребляемая мощность реле по цепям оперативного питания при номинальном напряжении:

- в нормальном режиме не более 2 ВА (Вт);

- в режиме срабатывания не более 4 ВА (Вт);

2 – вид и способ присоединения внешних проводников:

1 – переднее присоединение с винтовыми зажимами;

5 – заднее присоединение с винтовыми зажимами.

3 - Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Пример заказа:

Реле тока защиты от замыканий на землю, с передним присоединением проводников, с климатическим исполнением УХЛ4: РТЗм-51-1-УХЛ4.

Габаритные, установочные и присоединительные размеры, схемы электрические подключения

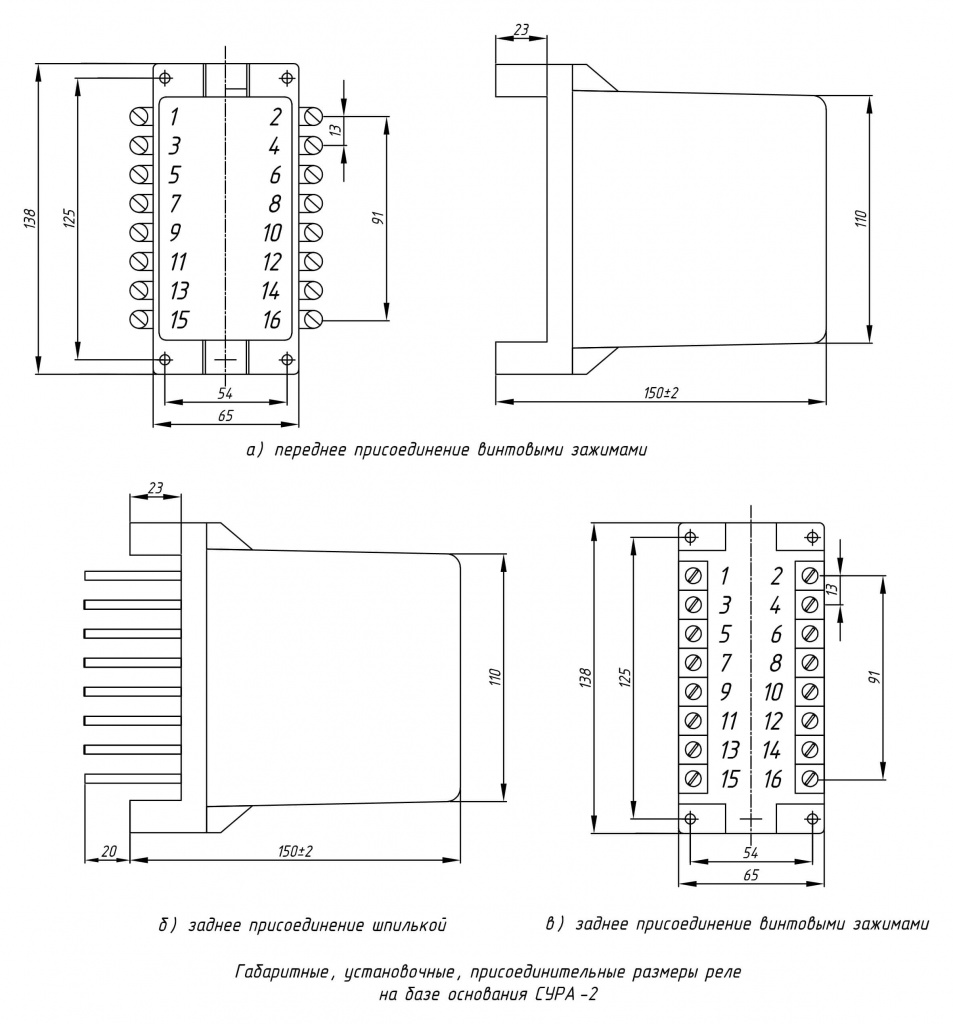

Рис.1. Габаритные, установочные и присоединительные размеры реле типа РТЗм-51
а - переднее присоединение; б - заднее присоединение; в) заднее присоединение винтовыми зажимами

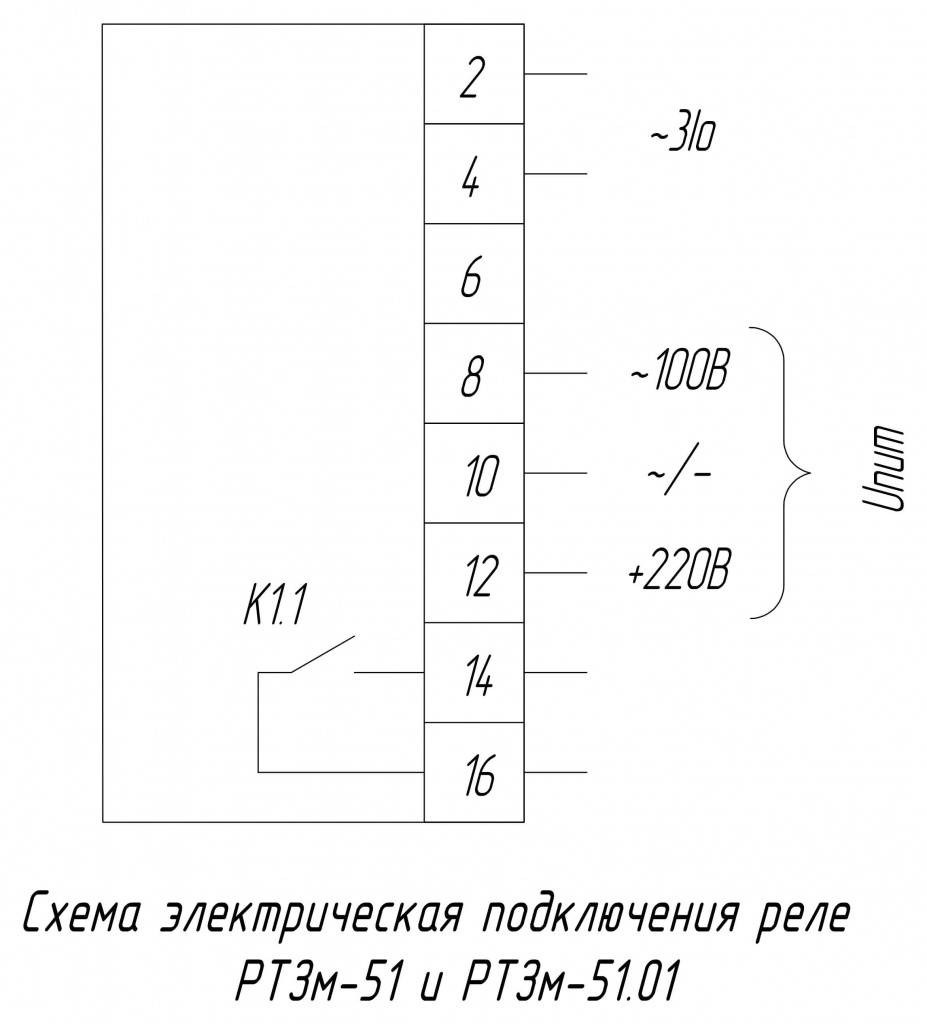

Рис.2. Схема электрическая подключения реле типа РТЗм-51 и РТЗм-51.01
