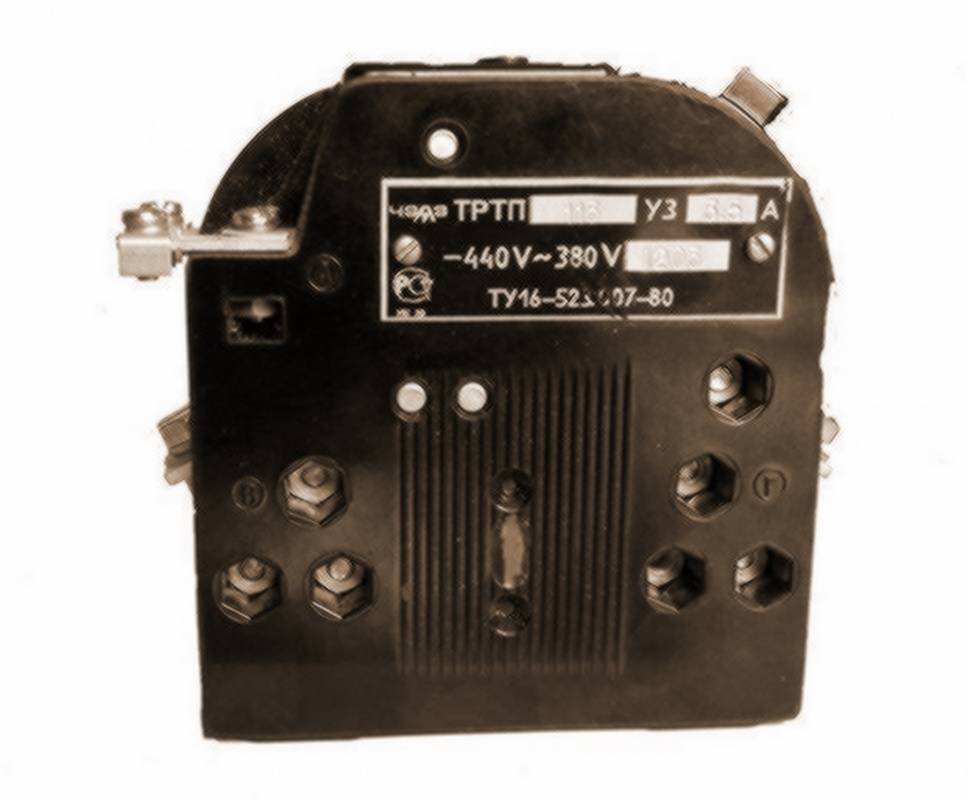

ТРТП - Реле электротепловые токовые
ТУ 16-523.007 -80
Общие сведения
Реле электротепловые токовые серии ТРТП предназначены для защиты электрических двигателей от перегрузок недопустимой продолжительности.
Условия эксплуатации
Климатическое исполнение и категория размещения - У3, Т3, УХЛ4 по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений У3, Т3 и УХЛ4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 100 Hz с ускорением 1 g.
Степень защиты оболочки реле и контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Таблица 1
Тип реле | Типоисполнение | Номинальный ток несрабатывания, I н., А | Номинальное напряжение главной цепи, V | Мощность потребляемая главной цепью реле, VА не более | |
Реле с самовозвратом и устройством для ускорения возврата вручную | Реле с ручным возвратом, при котором исключается самовозврат | ||||
ТРТП-110 | ТРТП-111 | ТРТП-111 Р | 1,75 | 380 переменного тока частоты 50 (60) Hz и 440 постоянного тока | 4,5 |
ТРТП-112 | ТРТП-112 Р | 2,5 | |||
ТРТП-113 | ТРТП-113 Р | 3,5 | |||
ТРТП-114 | ТРТП-114 Р | 5,0 | |||
ТРТП-115 | ТРТП-115 Р | 7,0 | |||
ТРТП-120 | ТРТП-121 | ТРТП-121 Р | 9.0 | 5 | |
ТРТП-122 | ТРТП-122 Р | 11,5 | 7,2 | ||
ТРТП-130 | ТРТП-131 | ТРТП-131 Р | 14,5 | 7,2 | |
ТРТП-132 | ТРТП-132 Р | 18 | 6,5 | ||
ТРТП-133 | ТРТП-133 Р | 22 | 8,2 | ||
ТРТП-134 | ТРТП-134 Р | 28 | 9,3 | ||
ТРТП-135 | ТРТП-135 Р | 35 | 8,7 | ||
ТРТП-136 | ТРТП-136 Р | 45 | 9,5 | ||
ТРТП-137 | ТРТП-137 Р | 56 | 11,0 | ||
ТРТП-138 | ТРТП-138 Р | 71 | 13,2 | ||
ТРТП-139 | ТРТП-139 Р | 90 | 14,3 | ||
ТРТП-140 | ТРТП-141 | ТРТП-141 Р | 110 | 15,8 | |
ТРТП-142 | ТРТП-142 Р | 140 | 19,5 | ||
ТРТП-150 | ТРТП-151 | ТРТП-151 Р | 155 | 380 переменного тока частоты 50 (60) Hz | 20 |
ТРТП-152 | ТРТП-152 Р | 190 | |||
ТРТП-153 | ТРТП-153 Р | 230 | |||
ТРТП-154 | ТРТП-154 Р | 285 | |||
ТРТП-155 | ТРТП-155 Р | 360 | |||
ТРТП-156 | ТРТП-156 Р | 450 | |||
ТРТП-157 | ТРТП-157 Р | 550 |
Примечаниe:
1. Номинальные токи несрабатывания реле даны для температуры окружающего воздуха 40 °С и положения регулятора уставки "О". Диапазон регулировки номинального тока несрабатывания ± 15%
2. Напряжение вспомогательной цепи в пределах от 27 до 380 V переменного тока частоты 50 и 60 Гц и от 27 до 440 V постоянного тока 4. Реле предназначены только для переднего присоединения проводников
Время несрабатывания при температуре окружающего воздуха плюс 40°С и токе 1,1 I н, min., не менее - 60
Время срабатывания при температуре окружающего воздуха плюс 40°С и токе 1,35 I н, min., не более - 20
Время возврата при температуре окружающего воздуха плюс 40°С, мин., не менее:
- самовозврат - 4
- ручной возврат - 1,5
Время срабатывания при нагреве с холодного состояния током 6 I н и температуре окружающего воздуха плюс 40°С, для исполнений реле с номинальными токами несрабатывания (I н), S:
- от 1,75 до 10 А - от 2,5 до 15
- от 10 до 140 А - от 4 до 15
- от 140 до 550 А - от 5 до 20

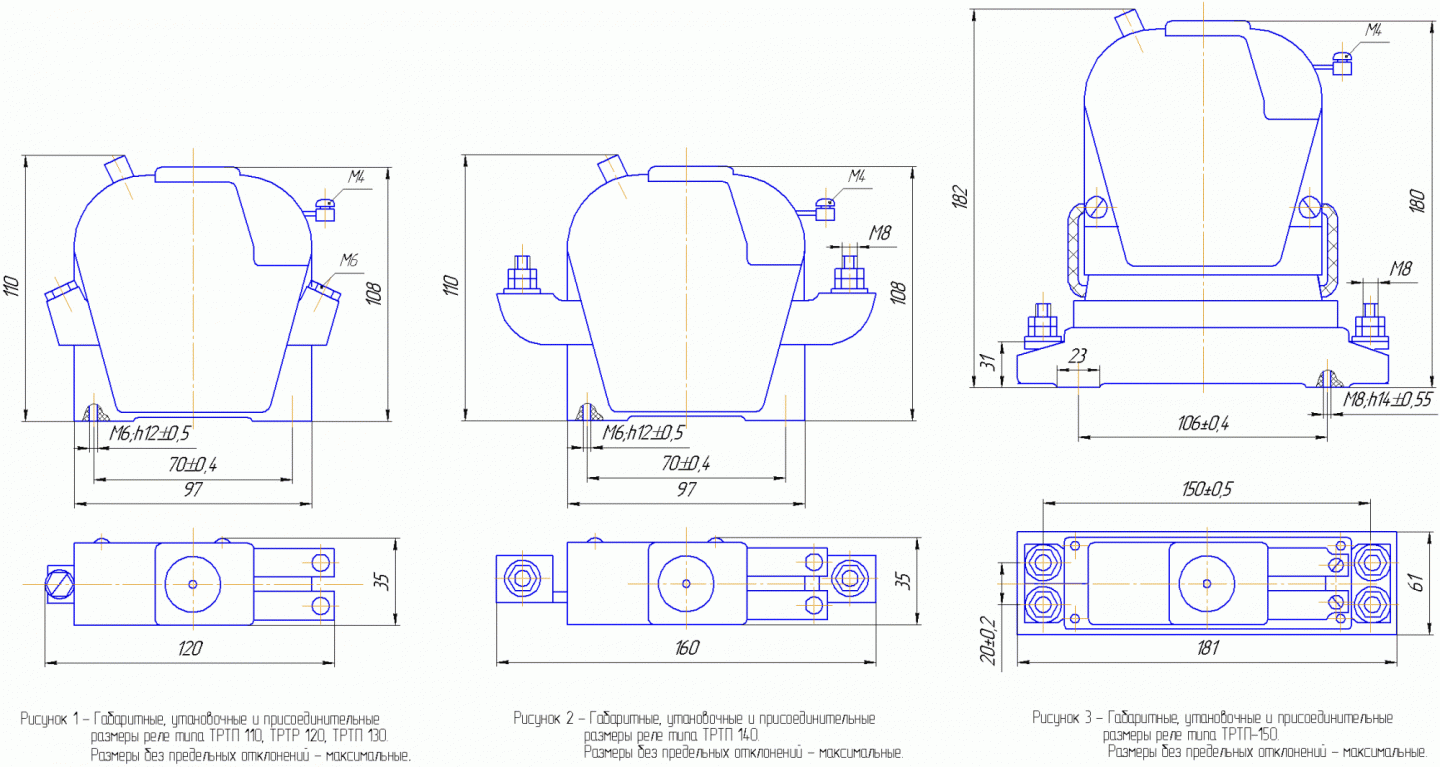

Габаритные размеры по типам реле, мм, не более:
- ТРТП-110 - 35х 120х110;
- ТРТП-120 - 35х 120х110;
- ТРТП-130 - 35х 120х110;
- ТРТП-140 - 35х 160х110;
- ТРТП-150 - 61х 181х180.
Масса по типам реле, кг, не более:
- ТРТП-110 - 0,45;
- ТРТП-120 - 0,55;
- ТРТП-130 - 0,55;
- ТРТП-140 - 0,75;
- ТРТП-150 - 2,2.
Конструкция
Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата. Реле различаются между собой конструктивными формами биметаллических элементов и нагревателей, а также размерами присоединительных зажимов, встроенным трансформатором.
Структура условного обозначения
ТРТП ХХХ Х ХХ
- ТРТП - тепловое реле тока промышленного назначения;
- ХХХ - исполнение по току (см. таблицу 1) ;
- Х - способ возврата: без обозначения - с самовозвратом, Р - без самовозврата;
- ХХ - климатическое исполнение и категория размещения (У3, Т3, УХЛ4) по ГОСТ 15150-69 .
При заказе необходимо указать:
- типоисполнение реле;
- климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- номинальный ток несрабатывания реле;
- номер технических условий.
