Реле статические частоты предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться в качестве реле понижения или повышения частоты.
Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь). Так же реле имеют индикацию состояния работы.

Условия эксплуатации

Высота над уровнем моря не более 2000 м:
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC;
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC;
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Высота над уровнем моря не более 2000 м:
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC;
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC;
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.

Основные технические данные

Таблица 1

Тип реле	Диапазон регулирования уставок, Гц
	реле понижения частоты		реле повышения частоты
	срабатывание	возврат	срабатывание	возврат
РСГ 11-50	50.5-45	51-45.5	49.5-55	49.5-55
РСГ 11-60	60.5-55	60.5-55.5	59-66	59.5-66

Таблица 2

Наименование параметра	Значение
Номинальное напряжение переменного тока, В	100, 127, 220
Допустимые пределы изменения напряжения контролируемой сети от номинального, %: - для реле понижения частоты - для реле повышения частоты	от 40 до 130 от 45 до 150
Номинальное напряжение постоянного или переменного тока вспомогательной цепи управления, В	110, 220
Допустимые пределы изменения напряжения вспомогательной цепи управления от номинального, %	От 80 до 110
Минимальная ступень дискретности регулирования уставок не более, Гц	0,05
Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2Гц/с, сек, не более: - для реле понижения частоты - для реле повышения частоты	0.12 0.1
Дополнительные уставки выдержки времени на срабатывание, с	0,3±0,08 сек 0,45±0,1 сек
Коммутационная способность контактов реле: - при напряжении от 24 до 250 Вв цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 сек, при токе до 1 A, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА	48 750
Длительно допустимый ток контактов выходных органов не менее, А	8
Механическая износостойкость, циклов ВО, не менее	30 000 0000
Коммутационная износостойкость, циклов ВО, не менее	6 500
Габаритные размеры - в унифицированном копусе «СУРА» - в универсальном корпусе	94x128x158 87x70x100
Масса реле, кг, не более - в унифицированном копусе «СУРА» - в универсальном корпусе	1 0,2

Конструктивное выполнение

Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.

Для исполнения в универсальном корпусе имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм).

Структура условного обозначения

РСГм-	11	-	ХХ	-	Х4
1	2		3		4

РСГм - реле статическое частоты, м – модернизированное
1 –условное обозначение номера разработки:
11 – реле понижения и повышения частоты;
2 –номинальная частота:
50 Гц;
60 Гц;
3 – вид и способ присоединения:
1 – переднее присоединение с винтовыми зажимами;
3 – заднее присоединение со шпильками (только для исполнения с корпусом «СУРА»);
5 – заднее присоединение с винтовыми зажимами.
4 – климатическое исполнение:
УХЛ4 – для умеренного климата, категория размещения 4 по ГОСТ 15150;
О4– для тропического климата, категория размещения 4 по ГОСТ 15150;

При заказе необходимо указать

- обозначение типа реле;
- номинальную частоту;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее;
- тип корпуса (в унифицированном корпусе «СУРА» либо в малогабаритном универсальном корпусе с возможностью крепления на DIN-рейку).
Пример заказа :

Реле понижения и повышения частоты с номинальной частотой 50 Гц, с климатическим исполнением УХЛ4, с передним присоединением в унифицированном корпусе «СУРА»: РСГм-11-50-1-УХЛ4 в корпусе «СУРА».
Реле понижения и повышения частоты с номинальной частотой 50 Гц, с климатическим исполнением УХЛ4, с задним присоединением в малогабаритном универальном корпусе: РСГм-11-50-5-УХЛ4 в универсальном корпусе.

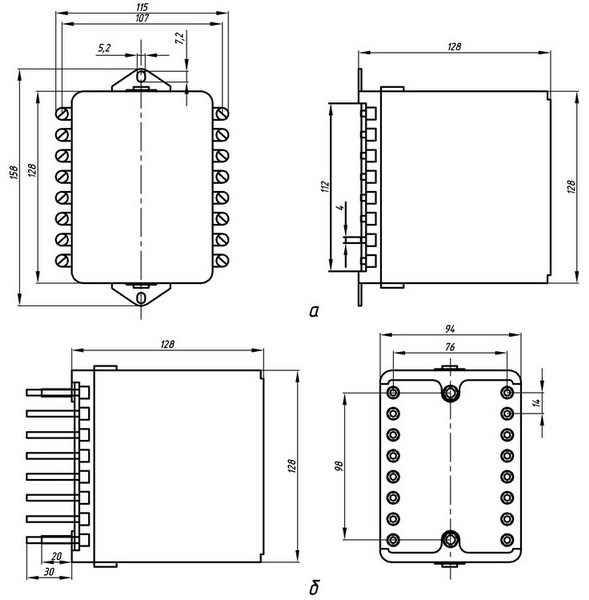

Габаритные, установочные и присоединительныеразмеры реле типа РСГм-11
в унифицированном корпусе «СУРА 1»:
а - переднее присоединение; б - заднее присоединение.

Габаритные, установочные и присоединительныеразмеры реле
типа РСГм-11 в универсальном малогабаритном корпусе

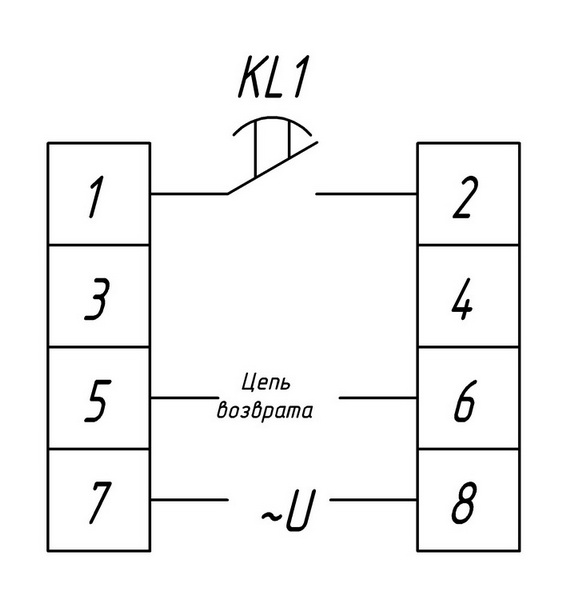

Схема электрическая подключения реле РСГм-11
