ППБР-1, ППБР-2, ППБР-2С - Прерыватели питания бесконтактные
Прерыватели питания бесконтактные типа ППБР-1, ППБР-2, ППБР-2С, являющиеся аналогом прерывателей типа ППБ-1, 2, которые выпускал завод Средазэлектроаппарат (Узбекистан).
|
Краткая техническая информация
| Тип | ППБР-1 | ППБР-2 | ППБР-2с |
| Номинальное напряжение питания*, В | ~ 220 (50Гц) | = 110, 220 | = 110, 220 |
| Минимальный ток нагрузки, А | 0,01 | 0,1 | 0,01 |
| Максимальный ток нагрузки, А | 2 | 2 | 1 |
| Номинальная частота прерываний, Гц | 0,8; 1,3 (определяется перемычкой) | ||
| Допустимое напряжение для электрической изоляции, не более, В | 2000 | ||
| Сопротивление изоляции при 20 °С, Мом | 20 | ||
| Масса, не более, кг | 0,5 | ||
* - по желанию заказчика возможно изготовление на другое номинальное напряжение питания.
Прерыватели (ППБР-1, ППБР-2с) допускают работу с маломощными лампами типа СКЛ и др.

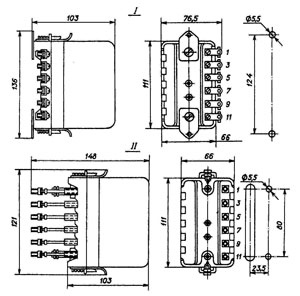

Габаритные и установочные размеры ППБР-1:
I – переднее присоединение; II – заднее присоединение.
Схема подключения прерывателей ППБР-1
А - автоматический выключатель
с Iном расц=2,5 А;
П - перемычка;
R1н, R2н - нагрузка ;
R - сопротивление ограничивающее
