Реле РСВ 13 предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока. Условия эксплуатации Диапазон рабочих температур окружающего воздуха: от - 40 °С до + 55 °С. Группа механического исполнения- М4 по ГОСТ 17516.1-90. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м. Степень защиты оболочки реле – IP40 по ГОСТ 14255-69.

Климатическое исполнение: УХЛ, O

Категория размещения: 4

Основные параметры

Номинальный ток, А:	2; 5
Минимальный ток срабатывания соответственно для номинального тока 2 и 5 А (в зависимости от способа соединения секций первичной обмотки трансформатора - последовательно или параллельно), А	1; 2 или 2,5; 5
Номинальная частота, Гц	50, 60

Технические данные

Диапазон регулирования уставок выдержки времени, с	0,1 - 9,9
Максимальная уставка, с	12,7
Способ регулирования уставки	дискретный
Дискретность переключения уставок, с	0,1
Выходные контакты	2 временно замыкающих (скользящих) и 1 конечный замыкающий контакт
Длительно допустимый ток контактов, А	5
Коммутационнная способность контактов при напряжениях от 24 до 242 В в цепях:
- постоянного тока с постоянной времени индуктивной нагрузки не более, с	0,02
- переменного тока при коэффициенте мощности 0,4	в таблице 1

Таблица 1

Род тока	Отключающая способность
Отключаемая мощность, не более	Ток отключения не более, А
постоянный	50 Вт	0,23
переменный	110 ВА	0,5

Потребляемая мощность реле при двукратном токе срабатывания не более, 7 ВА

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее(шпилькой или винтом).

Масса реле, не более, 2,5 кг

Конструкция

Реле выполнено с использованием современной микроэлектронной базы.
Элементы схемы установлены на печатных платах. Реле размещено в унифицированном корпусе

Структура условного обозначения

РСВ13-ХХ- Х4

Р - реле
С - статическое
В - времени
13 - порядковый номер разработки
ХХ - исполнение по номинальному току: 14-2А, 18-5А
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69 и ГОСТ155431-89

НТД - ТУ16-89 ИГФР.647464.005ТУ

При заказе необходимо указать

• обозначение типа реле;
• номинальный ток;
• климатическое исполнение и категорию размещения;
• слово "экспорт" в случае поставки реле на экспорт;
• номер технических условий;
• конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (шпилькой или винтом).

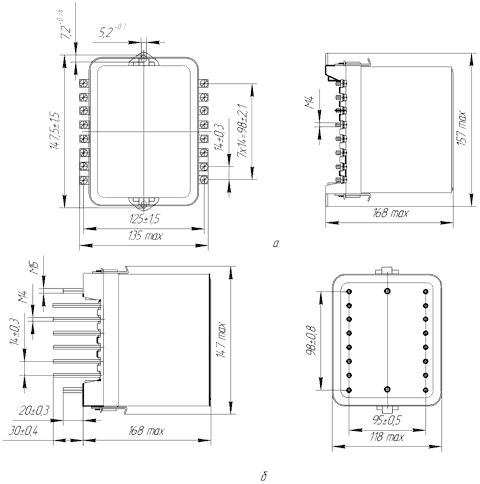

Габаритные размеры РСВ 13

а - переднее присоединение;
б - заднее присоединение

Схема присоединения РСВ 13
