Реле времени токовое РСВм-13

Реле предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока. Реле построено на основе микроконтроллера. Использование микроконтроллера упрощает электрическую схему, увеличивает точность отработки временных интервалов.

Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC.
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC.
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.

Основные технические данные

Наименование параметра Значения
РСВм-13-14- УХЛ(0)4 РСВм-13-18- УХЛ(0)4
Номинальный ток, А 1; 2 2,5; 5
Номинальная частота, Гц 50; 60
Общее число выходных контактов с независимыми уставками
- с временно замыкающим (проскальзывающим)
- с замыкающим (конечным) контактом
3
2
1
Способ регулировки выдержки времени ступенчатый
Время замкнутого состояния временно-замыкающих контакт, с 0,4±0,04
Пределы уставок, с 0,1 – 12,7
Нижний предел первой (Т1) уставки, с 0,1
Нижний предел второй (Т2) уставки, с Т1+0,4
Нижний предел третьей (ТЗ) уставк, с Т2+0,4
Дискретность регулирования уставок, с 0,1
Класс точности по току/по времени 1/0,5
Коммутационная способность контактов при напряжении от 24 до 242 В
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с при токе до 0,23 А Вт
- в цепях переменного тока при коэффициенте мощности не менее 0,4 при токе до 0,5 А ВА
50
100
Длительно допустимый ток контактов, А 5
Потребляемая мощность реле при двукратном токе срабатывания, не более, ВА 7
Коммутационная износостойкость, циклы ВО 20 000
Конструктивное исполнение по способу присоединения внешних проводников переднее, заднее (винтом или шпилькой)
Габаритные размеры не более, мм 94x158x128
Масса реле не более, кг 0,5


Конструктивное исполнение

Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.
Для исполнения в малогабаритном универсальном корпусе имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм)

Структура условного обозначения

РСВм- 13- XX- XX- X4


1 2 3 4


где РНС – реле статическое напряжения;
1 – порядковый номер разработки:
14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока;
16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока;
2 – максимальная уставка по напряжению:
23 – 30 В, 50 Гц;
25 – 37,5 В, 50 Гц;
28 – 100 В, 50 Гц;
30 – 125 В, 50 Гц;
33 – 200 В, 50 Гц;
50 – 30 В, 60 Гц;
52 – 37,5 В, 60 Гц;
55 – 100 В, 60 Гц;
57 – 125 В, 60 Гц;
59 – 200 В, 60 Гц;
3 – вид и способ присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150;
где РСВм – реле статическое времени; м-модернизированное;
1 – типоисполнение реле:
13 – переменного тока с выдержкой на срабатывание;
2 – исполнение по номинальному току:
14 – 2 А;
18 – 5 А;
3 – вид присоединения внешних проводников:
1 – переднее;
3 – заднее шпилькой;
5 – заднее винтом.
4 – климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150;

При заказе реле необходимо указать:

- обозначение типа реле;
- номинальный ток;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее.

Пример заказа:

Реле времени с выдержкой на срабатывание с номинальным током 5А, с задним присоединением проводников, с климатическим исполнением УХЛ4: РСВм-13-18-5- УХЛ4

габаритные и установочные размеры реле РСВм-13 схема электрическая подключения реле РСВм-13

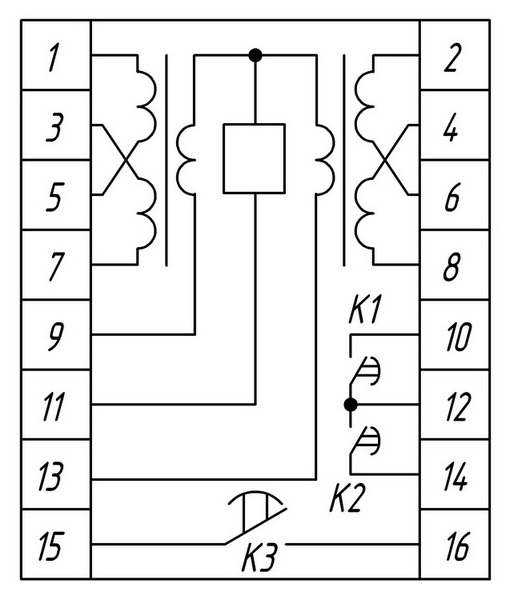

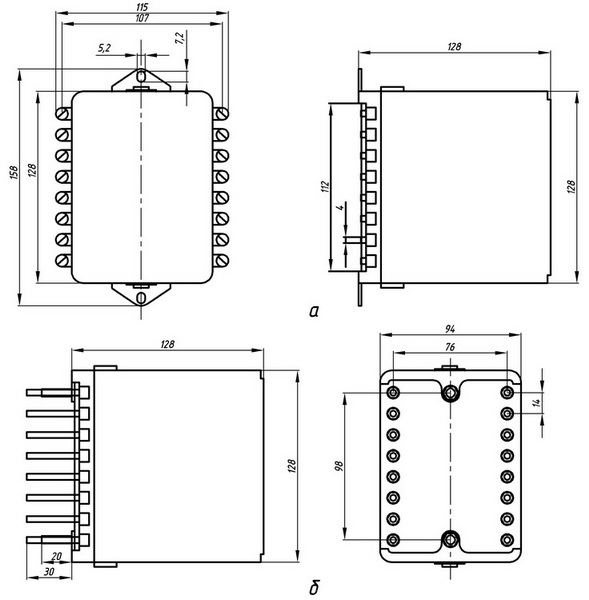

Рис.1- габаритные и установочные размеры Рис. 2 – схема электрическая подключения
