РСВм-160, РСВм-255, РСВм-260 - Реле времени статическое
Реле времени статическое РСВм-160, РСВм-255, РСВм-260
Реле статические времени серий РСВм-160, РСВм-255, РСВм-260, предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение. Реле используются в устройствах, от которых требуются повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Высота над уровнем моря не более 2000 м:
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC;
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC;
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические данные
Наименование параметра | Типы реле | ||
РСВм-160 | РСВм-260 | РСВм-255 | |
Управляющее воздействие | подача напряжения питания | снятие напряжения питания | |
Номинальное напряжения питания, В -постоянного тока -переменного тока |
24, 48, 60, 110, 220 | 100, 110, 127, 220, 380 | |
Частота переменного тока, Гц | - | 50,60 | |
Номинальный диапазон уставок выдержки времени (диапазоны регулирования), сек |
0.1 s– 30 мин (0.1–1.0) сек, мин (0.3–3.0) сек, мин (1.0–10) сек, мин, (3.0–30) сек, мин |
0.1с –30 мин (0.1–1.0)с (0.3–3.0) сек, (1.0–10) сек, (3.0–30) сек |
|
Способ регулирования уставки | ступенчатый | ||
Дискретность регулирования уставки по диапазонам: (0.1–1.0) (0.3–3.0) (1.0–10) (3.0–30) |
0.01 сек, мин 0.03 сек, мин 0.1 сек, мин 0.3 сек, мин |
0.01 сек 0.03 сек 0.1 сек 0.3 сек |
|
класс точности | 5 | ||
потребляемая мощность | 6,0Вт | 6,0ВА | |
Выходные контакты РСВм-160, РСВм-260 - переключающий мгновенного действия (KL1) 1 - скользящий (KL2) 1 - замыкающий с выдержкой времени (KL3) 1 |
|||
Выходные контакты РСВм-255 - переключающий мгновенного действия (KL1) 1 - скользящий с выдержкой времени (KL2) 1 - замыкающий с выдержкой времени на замыкание после снятия напряжения питания (KL3) 1 |
|||
Длительно допустимый ток контактов выходных органов не менее, А | 12 | ||
Коммутационная способность контактов реле: - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 сек, при токе до 1 A, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА |
48 |
48 |
|
Механическая износостойкость, циклы ВО, не менее | 30 000 000 | ||
Коммутационная износостойкость, циклы ВО, не менее | 6 500 | ||
Габаритные размеры - в унифицированном копусе «СУРА» - в универсальном корпусе |
94x158x128 70x87x93 |
||
Масса реле, кг, не более - в унифицированном копусе «СУРА» - в универсальном корпусе |
0,5 0,2 |
Конструктивное исполнение
Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.
Для исполнения в малогабаритном универсальном корпусе имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм)
Структура условного обозначения
1 – порядковый номер разработки: 14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока; 15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока; 16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока; 17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока; 2 – максимальная уставка по напряжению: 23 – 30 В, 50 Гц; 25 – 37,5 В, 50 Гц; 28 – 100 В, 50 Гц; 30 – 125 В, 50 Гц; 33 – 200 В, 50 Гц; 50 – 30 В, 60 Гц; 52 – 37,5 В, 60 Гц; 55 – 100 В, 60 Гц; 57 – 125 В, 60 Гц; 59 – 200 В, 60 Гц; 3 – вид и способ присоединения внешних проводников: 1 – переднее присоединение с винтовыми зажимами; 5 – заднее присоединение с винтовыми зажимами; 4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150; где РСВм – реле статическое времени; м - модернизированное; 1 – типоисполнение реле: 160 – постоянного тока с выдержкой на срабатывание; 260 – переменного тока с выдержкой на срабатывание; 255 – переменного тока с выдержкой на отпадание; 2 – номинальное напряжение питания постоянного тока (РСВм-160): 24, 48, 60, 110 В; 220 В; - номинальное напряжение питания переменного тока (РСВм-260, РСВм-255): 100 В; 220 В; 380 В; 3 – вид присоединения внешних проводников: 1 – переднее; 3 – заднее шпилькой (только для исполнения в корпусе «СУРА»); 5 – заднее винтом; 4 – климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150;
При заказе реле необходимо указать: - обозначение типа реле;- номинальное напряжение питания постоянного или переменного тока; - климатическое исполнение и категорию размещения (УХЛ4 или О4); - вид присоединения внешних проводников: переднее или заднее; - тип корпуса (в унифицированном корпусе “СУРА” либо в малогабаритном универсальном корпусе с возможностью крепления на DIN-рейку). В малогабаритном корпусе выпускаются только РСВм-160 и РСВм-260. Пример заказа: Реле времени пременного тока с выдежркой времени на срабатывание, с номинальным напряжением питания 220 В переменного тока, с климатическим исполнением УХЛ4, с передним присоединением проводников в малогабаритном универсальном корпусе: РСВм-260-220-1-УХЛ4 в малогабаритном универсальном корпусе.Реле времени постоянного тока с выдежркой времени на срабатывание, с номинальным напряжением питания постоянного тока 110 В, с климатическим исполнением УХЛ4, с передним присоединением проводников в корпусе «СУРА»: РСВм-160-110-1-УХЛ4 в корпусе “СУРА”. |
|||||||||||||||||||||||||
Рис.1. Габаритные, установочные и присоединительные размеры реле типа РСВм-255, РСВм-160, РСВм-260.
а - переднее присоединение; б - заднее присоединение.

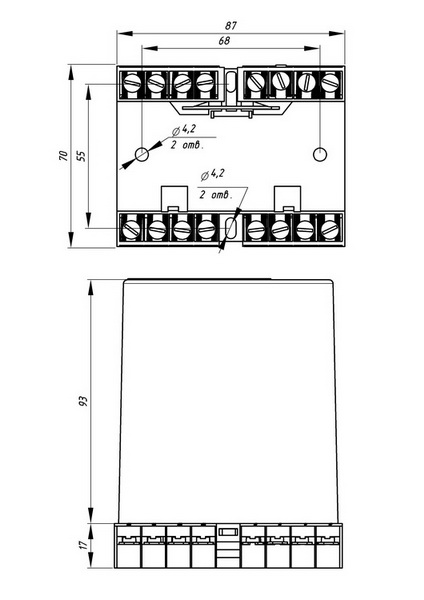

Рис. 2. Габаритные, установочные и присоединительные размеры реле типа РСВм-160, РСВм-260 в универсальном корпусе.

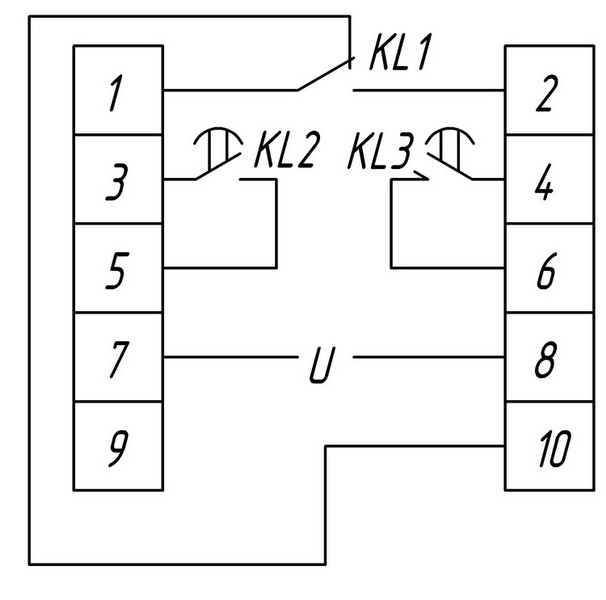

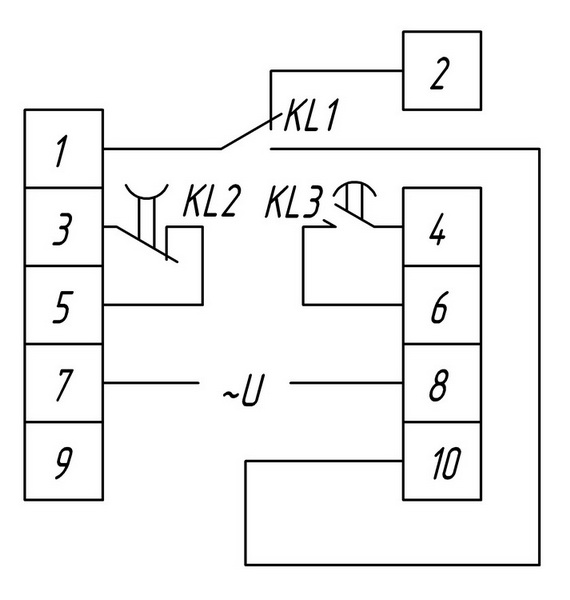

Рис.3. Схема электрическая подключения реле типа РСВм-160, РСВм-260 | Рис.4. Схема электрическая подключения реле типа РСВм-255 |
