Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ 100) и переменном оперативном (серии РВ 200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени. Условия эксплуатации Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, O4; Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40 °С до + 55 °С; внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3 g; высота над уровнем моря не более 2000 м.

Технические данные

Основные параметры приведены в таблице 1.

Абсолютная величина разброса времени срабатывания реле не превосходит:

• 0,06 с - в реле с пределами уставок от 0,1 до 1,3 с;
• 0,12 с - в реле с пределами уставок от 0,25 до 3,5 с;
• 0,34 с - в реле с пределами уставок от 0,5 до 9 с;
• 1,0 с - в реле с пределами уставок от 1 до 20 с.

Время срабатывания контакта мгновенного действия не более 0,08 с.

Время возврата подвижных частей в исходное положение не более 0,15 с.

Время замкнутого состояния скользящих контактов (при срабатывании реле) находится в пределах:

• 0,05-0,12 с - в реле с пределами уставок от 0,1 до 1,3 с;
• 0,1-0,4 с - в реле с пределами уставок от 0,25 до 3,5 с;
• 0,25-0,75 с - в реле с пределами уставок от 0,5 до 9 с;
• 0,6-1,6 с - в реле с пределами уставок от 1 до 20 с.

Контакты реле (кроме скользящего) способны коммутировать электрическую нагрузку при напряжении от 24 до 250 В, мощностью:

• 100 Вт при токе не более 1А - в цепи постоянного тока с индуктивной нагрузкой (t = 0,005 с);
• 400 ВА при токе не более 5А - в цепи переменного тока (cos j = 0,4) или 500 ВА (cos j = 0,5).

Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью.

В замкнутом состоянии срабатывающие с выдержкой времени контакты реле допускают длительное протекание по ним тока до 5А, контакты мгновенного действия - тока до 3А.

Механизм реле выдерживает 5000 срабатываний на максимальной уставке времени срабатывания без повреждений при отсутствии нагрузки на контактах, в том числе 2000 срабатываний с электрической нагрузкой на контактах.

Габаритные размеры не более 67 х 128 х 110 мм.

Масса реле - не более 1,5 кг, масса выпрямительного устройства типа ВУ 200 - не более 0,5 кг.

Конструкция

Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха

Таблица 1

Типоисполне-ние реле	Предел уставок, с	Номинальное напряжение, В	Количество контактов	Род тока	Терми-ческая устой-чивость	Напря-жение срабаты-вания, не более	Потребляемая мощность при Uн, не более
РВ 112 УХЛ4 РВ 128 УХЛ4 РВ 132 УХЛ4 РВ 142 УХЛ4	0,1-1,3 0,25-3,5 0,5-9 1-20	24 48 110 220	Два контакта (замыкающий и скользящий), срабатывающие с выдержкой времени и один переключающий контакт мгновенного действия	Постоян-ный	1,1 U н в течение 2 мин.	70% U н	30 Вт
РВ 112 O4 РВ 128 O4 РВ 132 O4 РВ 142 O4	0,1-1,3 0,25-3,5 0,5-9 1-20					80% U н
РВ 113 УХЛ4 РВ 127 УХЛ4 РВ 133 УХЛ4 РВ 143 УХЛ4	0,1-1,3 0,25-3,5 0,5-9 1-20		Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия, размыкающий контакт которого использован в цепи питания реле		1,1 U ндли-тельно	70% U н	30 Вт при зашунтированном и 15 Вт при дешунтированном добавочном сопротивлении
РВ 113 O4 РВ 127 O4 РВ133 O4 РВ143 O4	0,1-1,3 0,25-3,5 0,5-9 1-20					80% U н
РВ 114 УХЛ4 РВ 124 УХЛ4 РВ 134 УХЛ4 РВ 144 УХЛ4	0,1-1,3 0,25-3,5 0,5-9 1-20	24 48 110 220	Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия	Постоян-ный	1,1 U н не более2 мин.	70% U н	30 Вт
РВ 114 O4 РВ 124 O4 РВ 134 O4 РВ 144 O4	0,1-1,3 0,25-3,5 0,5-9 1-20					80% U н
РВ 215УХЛ4 РВ 225 УХЛ4 РВ 235 УХЛ4 РВ 245 УХЛ4	0,1-1,3 0,25-3,5 0,5-9 1-20	100 110 127 220 380	Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря и один переключающий контакт мгновенного действия	Перемен-ный	1,1 U ндли-тельно	80% U н	20 ВА*
РВ 215 O4 РВ 225 O4 РВ 235 O4 РВ 245 O4	85% U н,,
РВ 215К УХЛ4 с ВУ 200 УХЛ4	0,1-1,3	100 220	Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени	Перемен-ный трехфаз-ный	1,1 Uн дли-тельно	80% U н	60 ВА на фазу при зашунтированном и 10 ВА при дешунтированном добавочном сопротивлении
РВ 225К УХЛ4 с ВУ 200 УХЛ4	0,25-3,5
РВ 235К УХЛ4 с ВУ 200 УХЛ4	0,5-9
РВ 245К УХЛ4 с ВУ 200 УХЛ4	1-20
РВ 215К O4 с ВУ 200 O4	0,1-1,3					85% U н
РВ 225 O4 с ВУ 200 O4	0,25-3,5
РВ 235 O4 с ВУ 200 O4	0,5-9
РВ 245 O4 с ВУ 200 O4	1-20
РВ 217 УХЛ4 РВ 227 УХЛ4 РВ 237 УХЛ4 РВ 247 УХЛ4	0,1-1,3 0,25-3,5 0,5-9 1-20	100 110 127 220 380	Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия	Перемен-ный	1,1 Uн дли-тельно	85% U н	20 ВА*
РВ 217 O4 РВ 227 O4 РВ 237 04 РВ 247 O4	0,1-1,3 0,25-3,5 0,5-9 1-20
РВ 218 УХЛ4 РВ 228 УХЛ4 РВ 238 УХЛ4 РВ 248 УХЛ4	0,1-1,3 0,25-3,5 0,5-9 1-20	100 110 127 220 380	Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия	Перемен-ный	1,1 Uн дли-тельно	85% U н	20 ВА*
РВ 218 O4 РВ 228 O4 РВ 238 O4 РВ 248 O4	0,1-1,3 0,25-3,5 0,5-9 1-20

НТД - ТУ 16-523.158-79.

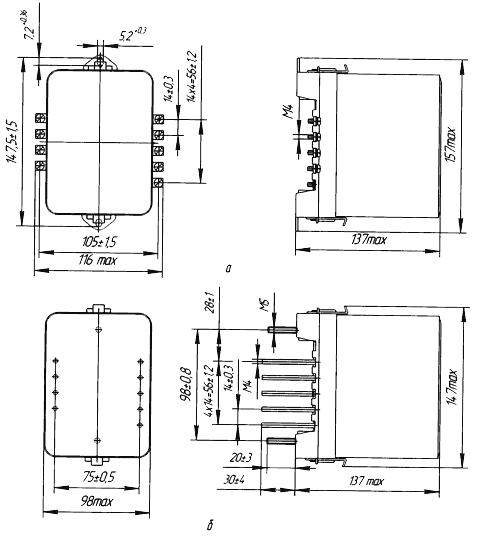

Габаритные размеры РВ 100, РВ 200

а - переднего присоединения
б - заднего присоединения

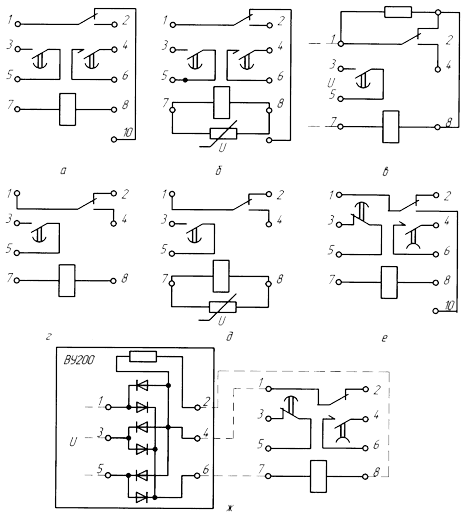

Схема присоединения РВ 100, РВ 200

а - РВ112, РВ128, РВ132, РВ142 на 24, 48 В и РВ218, РВ228, РВ238, РВ248
б - РВ112, РВ128, РВ132, РВ142 на 110, 220 В
в - РВ113, РВ127, РВ133, РВ143
г - РВ114, РВ124, РВ134, РВ144 на 24, 48 В и РВ217, РВ227, РВ237, РВ247
д - РВ114, РВ124, РВ134, РВ144 на 110, 220 В
е - РВ115, РВ125, РВ135, РВ145
ж - РВ115к, РВ125к, РВ135к, РВ145к с ВУ200

При заказе необходимо указать:

Структура условного обозначения

на типоисполнения реле для цепей напряжения постоянного и переменного однофазного тока:

Р В Х Х Х Х4

РВ – реле времени;

Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);

Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 s; 2 - 3,5 s; 3 - 9 s;

4 - 20 s).

Х - условные номера конструктивной разработки (2 , 3 , 4 , 5 , 7 , 8);

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

на типоисполнения реле для цепей напряжения переменного трехфазного тока:

РВ Х Х 5 К Х 4 с ВУ 20 Х Х4

РВ – реле времени;

Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);

Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 s; 2 - 3,5 s; 3 - 9 s;

4 - 20 s).

5 - условные номера конструктивной разработки;

К - комплектно (с выпрямительным устройством);

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

ВУ - выпрямительное устройство;

20Х – условные номера конструктивной разработки;

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

При заказе реле необходимо указать:

- обозначение типа реле;

- климатическое исполнение и категорию размещения (УХЛ4 или О4);

- номинальное напряжение;

- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);

- номер технических условий.

Габаритные, установочные и присоединительные размеры реле и выпрямительного устройства типа ВУ200 приведены соответственно на рисунках 1, 2. На рисунке 3 приведены схемы электрические подключения реле.
