ОБЩИЕ СВЕДЕНИЯ

Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предвари гельно установленными, выдержками времени

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря не более 2000м. Диапазон рабочих температур от *5 до *45 С.

Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.

Реле изютэвпиваются для районов с умеренным и холодным климатом -исполнения О и УХЛ

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями - категория размещения 4

Установка реле на вертикальной плоскости с допустимым отклонением не более 5 в любую сторону

Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка репе на необходимую уставку затруднительна. Выдержка

времени контролируется секундомером, включенным в цепь микровыключатепя. или с помощью секундомера и индикаторной лампы путем трехкратного включения репе.

При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта.

При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени

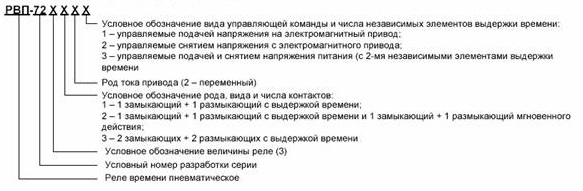

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

РВП-72 - Реле времени пневматическое

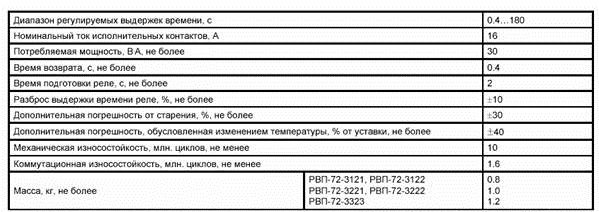

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Реле имеет пять типоиспопнений:

РВП-72-3121 - с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;

РВП-72-3122
- с одной пневматической приставкой с начапом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;

РВП-72-3221
- с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий* 1 размы­кающий), срабатывающими без выдержки времени;

РВП-72-3222 - с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий * 1 размыкающий), срабатывающими без выдержки времени;

РВП-72-3323
- с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

РВП-72 - Реле времени пневматическое

Катушка репе выполняется на одно из номинальных напряжении: 12 24. 36. 110. 115. 127. 220. 230. 240. 380. 400. 415. 440. 500. 550 и 660В переменного тока частотой 50 и 60Гц. Допустимые колебания напряжения сети от 0.85 до 1.1 от номинального значении.

Катушка реле рассчитана для работы в продолжительном режиме (116=100%), а также повторно кратковременном режиме (ПВ=40%) с максимальной частотой 1200 включений в час

КОНСТРУКЦИЯ

Реле времени состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании. Пневматическая приставка времени универсальна для всех типов реле.

В качестве коммутирующих контактов в реле применен микровыключатель или контактное устройство. В реле с двумя пневматическими приставками одна функционирует с выдержкой времени при подаче напряжения питания на электромагнитный привод, а другая - с выдержкой времени при снятии напряжения питания Один электромагнитный привод управляет обеими приставками: они могут регулироваться независимо друг от друга на любую уставку в рабочем диапазоне уставок.

В реле с контактами без выдержки времени ми кроеы ключа гель (или контактное устройство) укреплен на стоике.

РАЗМЕЩЕНИЕ И МОНТАЖ

Изделие предназначено для установки как на металлических, так и на изоляционных панелях и крепится винтами М5.

Электрический монтаж производится любым монтажным медным проводом. При этом к каждому зажиму репе может быть присоединено до двух проводов сечением не более 1.5 мм' или одного сечением не более 2.5 мм*.

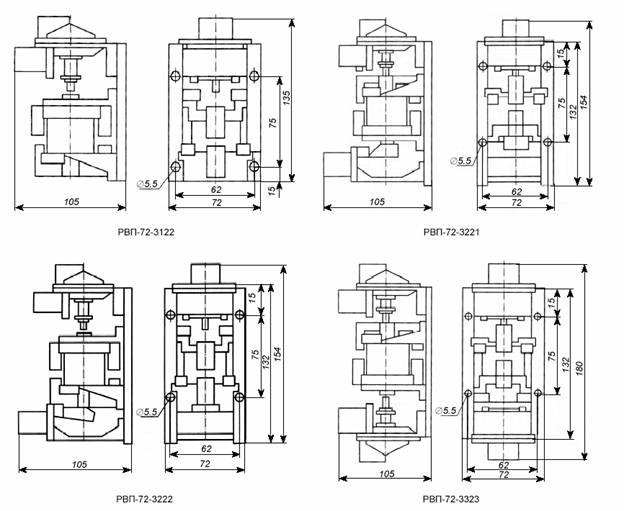

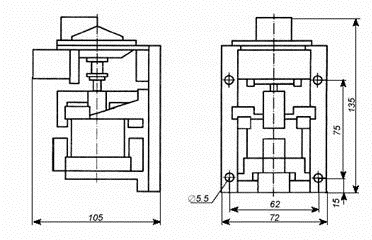

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

РВП-72 - Реле времени пневматическое

Габаритные и установочные размеры. РВП-72 - Реле времени пневматическое.
