Назначение

Устройства предназначены для установки на новых и реконструируемых подстанциях промышленных установок и распределительных сетей для замены электромеханических реле и полупроводниковых устройств РЗА. Применяется со всеми типами выключателей, с любым типом приводного механизма. Устройства могут применяться совместно с устройствами РЗА других производителей на любой элементной базе (электромеханическими, микроэлектронными, микропроцессорными).

Функции устройства

Защита и автоматика присоединений 6-35 кВ. Серия устройств УЗА-10РС включает в себя 15 специализированных исполнений, имеющих различный набор функций. За счет подбора устройств различных исполнений и в различной комплектации производится формирование комплекса устройств с необходимым набором возможностей.

Защищаемое оборудование:

- Кабельные и воздушные линии;

- Электродвигатели;

- Вводной и секционный выключатели;

- Распределительные шины.

Микропроцессорные блоки серии УЗА-10РС (далее блоки УЗА-10РС) использу-ются в схемах релейной защиты и автоматики присоединений 6-35 кВ подстанций электроэнергетических компаний, промышленных и сельскохозяйственных предприятий, железнодорожного и городского электротранспорта. Блоки УЗА-10РС выполнены в 5-ти модификациях - УЗА-10РС .11 ÷ УЗА-10РС .15.
Блоки УЗА-10РС устанавливаются в релейных шкафах и отсеках РУ, на панелях и в шкафах релейных залов и щитов управления подстанций.
Питание элементов схемы блоков УЗА-10РС осуществляется от входного тока и/или от оперативного постоянного или переменного напряжения 220 В. Напряжение оперативного переменного или постоянного тока 220 В требуется для обеспечения функции АПВ, работы дискретных входов, индикации срабатывания защит.
По классификационным признакам согласно ГОСТ 3698-82 блоки УЗА-10РС от-носятся к исполнениям – комбинированные, с дискретным регулированием уставок, многодиа-пазонные, с оцифрованной шкалой, без установочного элемента.

Диапазон тока срабатывания, А

Функция выходных контактов

ДБО

АПВ

Ш-ДШ

Выход 1

Выход 2

Выход 3

Выход 4

УЗА-10PC1

1-18 ТО + МГЗ

ТО+МГЗ

нет

нет

есть

нет

нет

УЗА-10РС2

1-18 ТО + МГЗ

ТО

нет

нет

есть

нет

нет

УЗА-10РСЗ

1-18 ТО + МГЗ

МТЗ

нет

нет

есть

нет

нет

УЗА-10РС4

1-18 ТО

МТЗ

нет

нет

есть

нет

нет

УЗА-10РС5

1-18 МТЗмгн

ТО+МГЗ

ТО+МТЗдвухстаб.

нет

нет

нет

нет

УЗА-10РС6

1-18 нет

ТО+МГЗ

ТО+МТЗдвухстаб.

нет

нет

нет

да

УЗА-10РС7

1-18 МТЗмгн

ТО+МТЗ

ТО+МТЗдвухстаб.

нет

нет

нет

да

УЗА-ЮРС8

1-18 нет

ТО+МГЗ

ТО+МТЗдвухстаб.

нет

есть

нет

да

УЗА-10PC9

1-18 МТЗмгн

ТО+МГЗ

ТО+МТЗдвухстаб.

нет

есть

нет

да

УЗА-10РС10

1-18 МТЗмгн

ТО+МГЗ

ТО+МТЗдвухстаб.

нет

есть

нет

нет

УЗА-10PC11

1-18 ТО

МТЗ

АПВ

ПУСК АПВ

нет

есть

нет

УЗА-10РС12

1-18 МТЗмгн

T0+MT3

АПВ

ПУСК АПВ

нет

есть

нет

УЗА-10РС13

1-18 МТЗмгн

ТО+МТЗ

АПВ

нет

есть

есть

нет

УЗА-10РС14

1-18 МТЗмгн

ТО+МТЗШ-ДШ

АПВ

АЧР

есть

есть

да

УЗА-10PC15

1-18 нет

ТО+МТЗ

АПВ

АЧР

нет

есть

нет

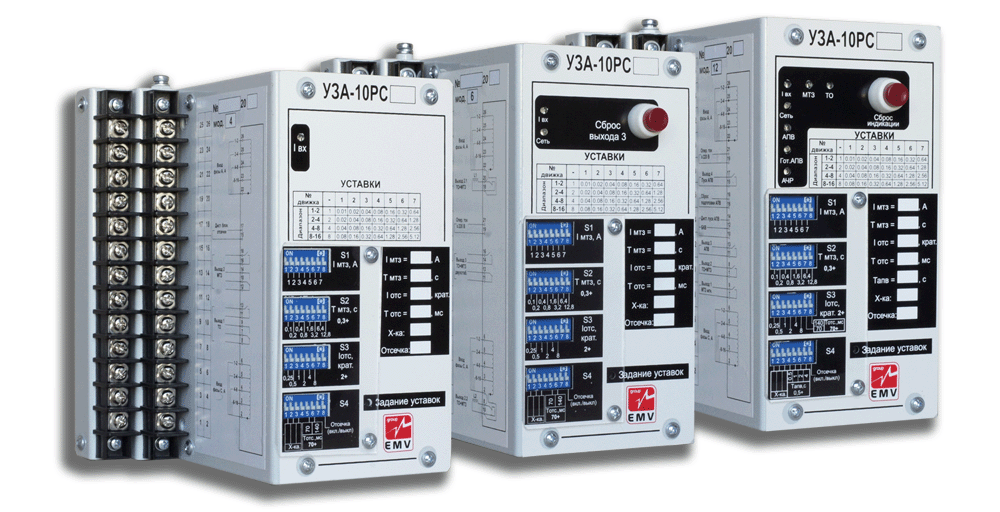

Особенности исполнения

Устройства УЗА-10РС выполнены в 15-ти модификациях.

По выполнению устройства условно разделяются на три группы.

1. УЗА-10РС1÷УЗА-10РС5 – питание устройств осуществляется только от трансформаторов тока. Устройство имеет ступень МТЗ с возможностью выбора времятоковых характеристик срабатывания, ступень ТО с возможностью блокировки по дискретному входу, а также светодидную индикацию наличия входного тока.

2. УЗА-10РС6÷УЗА-10РС10 – питание устройств осуществляется как от трансформаторов тока, так и от цепей оперативного напряжения, светодиодная индикация которых предусмотрена на лицевой панели. Кроме функций, перечисленных в первой группе,имеются выходные цепи (Выход 2) для шунтирования–дешунтирования электромагнитов отключения выключателя, а также срабатывание защит (Выход 3) выполнено с фиксацией.

3. УЗА-10РС11÷УЗА-10РС15 – питание устройств осуществляется как от трансформаторов тока, так и от цепей оперативного напряжения. Устройства дополнительно имеют функцию однократного АПВ, функцию отключения от АЧР по сигналу на дискретном входе, с последующим ЧАПВ при исчезновении данного сигнала. Даная модификация отличается наличием светодиодной индикации срабатывания защит и функций автоматики устройства. Индикация выполнена с запоминанием, ее сброс осуществляется с помощью кнопки на лицевой панели.

Особенности применения:

- замена существующих устройств РЗА микропроцессорными устройствами, на базе блоков УЗА-10РС, не требует существенной реконструкции существующих цепей управления и автоматики;

- проверка устройств не требует специализированных установок;

- пользователь имеет возможность выбора исполнения устройства с оптимальным для конкретного случая набором функций.

Основные параметры

Рабочий диапазон токов - (1 ÷ 200) А.

Защиты и автоматика - МТЗ, ТО, АПВ.

Диапазон уставок по току

МТЗ:

- (1 ÷ 2,27) А, шаг 0,01 А;

- (2 ÷ 4,54) А, шаг 0,02 А;

- (4 ÷9,08) А, шаг 0,04 А;

- (8 ÷18,16) А, шаг 0,08 А.

ТО:

- (2 ÷ 17,75) кратно уставке МТЗ, шаг 0,25.

Диапазон уставок выдержки времени:

- МТЗ, (0,3 ÷ 25,8)с, шаг 0,1 с;

- ТО (70 ÷ 280 )мс, шаг 70 мс;

- АПВ (0,5 ÷ 8)с, шаг 0,5 с.

Выдержка времени срабатывания МТЗ может быть независимой или зависимой от величины измеряемого тока.

В МТЗ предусмотрены следующие времятоковые характеристики срабатывания:

- независимая;

- нормально инверсная характеристика по МЭК 255-4;

- сильно инверсная характеристика по МЭК 255-4;

- чрезвычайно инверсная характеристика по МЭК 255-4;

- крутая (аналог РТВ-1);

- пологая (аналог РТВ-IV);

- тепловая характеристика без памяти;

- тепловая характеристика с частичной памятью.

Выдержка времени срабатывания ТО выполнена независимой.

Время мгновенного срабатывания МТЗ, ТО < 50 мс.

Коэффициент возврата - 0,92.

Диапазон напряжения питания - (100 ÷ 250)В (~/=) или от ТТ.

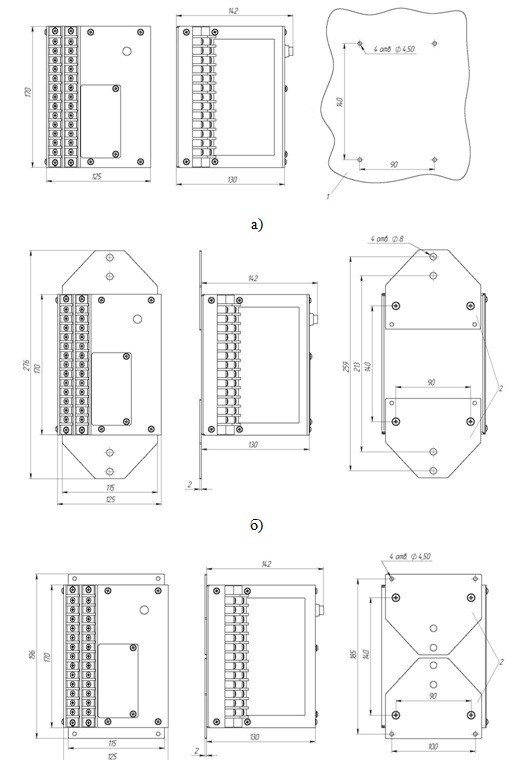

Габаритные и установочные размеры блока УЗА-10РС (11÷15):
а) монтаж на поверхность с помощью бонок М4, установленных на основании корпуса;
б) установка с помощью монтажных пластин для замены РТ 40, РТ 80;
в) установка с помощью монтажных пластин для замены РС 80.
