МИКРОПРОЦЕССОРНЫЕ УСТРОЙСТВА РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ СЕРИИ УЗА-10М

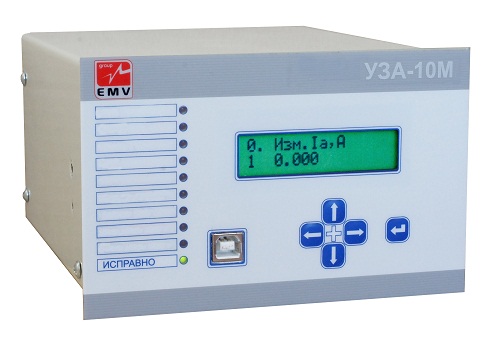

Микропроцессорные устройства релейной защиты и автоматики серии УЗА-10М выполняют функции защиты, измерения, автоматики и управления присоединений 6 -110 кВ и предназначены для установки на новых и реконструируемых подстанциях распределительных сетей и промышленных установок.

Отличительные особенности

В зависимости от модификации, устройства выполняют функции дифференциальной и токовых защит, защит по напряжению и частоте, управлению и автоматике, а также измерению токов, напряжений, частоты, активной и реактивной мощности отходящих фидеров и фидеров питания распределительных подстанций, электродвигателей и силовых трансформаторов.

В устройствах реализована гибкая логика конфигурирования.

Все модификации устройств имеют:

• встроенную систему самодиагностики работы программного обеспечения и состояния аппаратной части;
• встроенный регистратор аварийных событий;
• встроенный регистратор аналоговых сигналов.

Также все модификации устройств оснащены портом связи RS 485 (протокол Modbus RTU) и портом связи USB, расположенным на передней панели, для задания уставок и конфигурации устройства. Кроме стандартных модификаций, с заранее определенным набором функций, предоставляется возможность заказа универсальной модификации устройства с возможностью произвольного выбора требуемых функций защит и автоматики, а также количества и типа измерительных входов.

Перечень модификаций УЗА-10М и их назначения приведены в Таблице 1.

Основные функции и характеристики всех модификаций УЗА-10М приведены в Таблице 2.

Пример организации защиты, автоматики и управления двухтрансформаторной подстанции приведён на Рисунке 1.

МОДИФИКАЦИИ УСТРОЙСТВА

Таблица 1

Модификация	Назначение
УЗА-10М.А2	устройство токовой защиты, измерения, управления и автоматики фидеров;	бланк заказа
УЗА-10МА2Э	устройство токовой защиты, измерения и управления электродвигателя;	бланк заказа
УЗА-10М.АВ1	устройство токовой защиты, защит по частоте и напряжению, а также измерения, управления и атоматики фидеров;	бланк заказа
УЗА-10М.АВ1Э	устройство токовой защиты и защит по напряжению, а так же измерения и управления электродвигателя;	бланк заказа
УЗА-10М.ДТ2	устройство дифференциальной защиты, измерений и автоматики двухобмоточного трансформатора;	бланк заказа
УЗА-10М.ДТ2Э	устройство дифференциальной и токовой защиты, измерений и управления электродвигателя;	бланк заказа
УЗА-10М.В2	устройство защиты, измерений и автоматики по напряжению;	бланк заказа
УЗА-10М.В3	устройство защиты, автоматики и измерений по частоте;	бланк заказа
УЗА-10М.В4	устройство автоматического регулирования РПН трансформатора	бланк заказа
УЗА-10М.У	необходимый набор функций защит и автоматики, а так же требуемое количество и тип измерительных входов определяется при заказе устройства

Основные функции и характеристики модификаций УЗА-10М

Таблица 2
